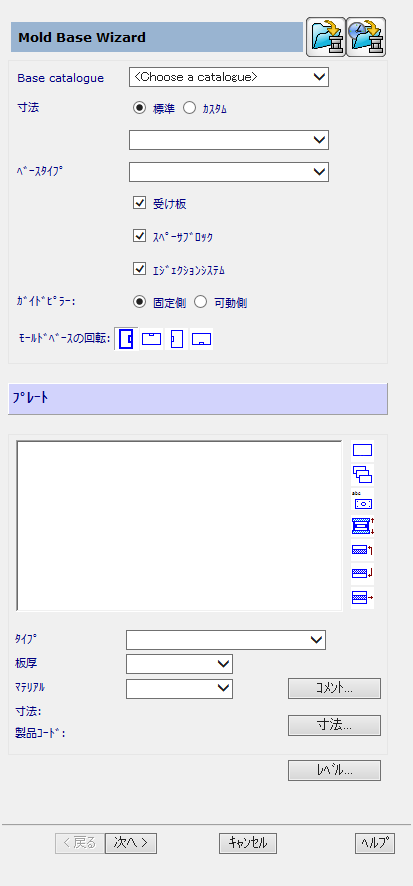

モールド ベース ウィザードのページ 1: モールド ベースとコンポーネントを選択する

モールドベースウィザード のページ 1 で、モールドベースとそのコンポーネントを選択します。

次の方法で、モールドベースを指定します。

1. ベースカタログ リストから選択します。キャビティ － コアウィザード で既にカタログを設定済みの場合、自動選択されるため、変更はできません。
2. 寸法 オプションを使用して、モールドベースのサイズを選択します。

   あるいは、カスタムモールドベースを生成します。

   1. カスタム オプションを選択します。オプションの下に、2 つのボックスが表示されます。
   2. 値を入力して､適用 をクリックします｡
   3. ボックスに寸法を入力します。

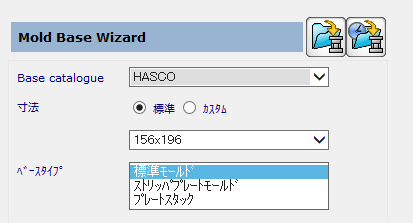

3. ベースタイプ オプションからモールドベースのタイプを選択します。

   ベースタイプ ドロップダウンリストから プレートスタック を選択した場合、ウィザードは、マスタープレート という名前の単一スペシャルプレートから構成されるモールドを作成します。



   次のいずれかが実行可能です｡

   • プレートリストボタンを使用し、モールドにオプションのプレートを追加
   • プレート番号 ボックスにプレートの番号を入力し、適用 を選択
   注: キャビティ － コアウィザード は､現在プレートスタックをサポートしていません。
   注: モールドからマスタープレートを削除することはできません。
4. モールドに受け板を含めない場合には、受け板 を選択解除します。
5. モールドの一部にエジェクタプレートを含めない場合には、 エジェクションシステム を選択解除します。
6. ガイドピラー を含むハーフを選択します。次のいずれかを指定します｡
   • 固定側
   • 可動側
7. 作成するモールドを 0、90、180、または、270度回転させるには、モールドベースの回転 オプションのいずれかを選択します。

   デフォルト回転は 0であり、モールドベースの幅は X 軸沿いに、長さは Y 軸沿いになります。

   プレート セクションは､選択されたモールドベース内のプレートのリストを表示します｡

8. リストからプレートを選択します。選択プレートがモデル上で強調表示され、そのタイプ、板厚、マテリアル が表示されます。ドロップダウンメニューから､各プレートに適用可能な タイプ、板厚、マテリアル を設定することができます｡

   次のボタンは､プレート リストの現行選択プレートに対して作用します｡

   － 選択プレートをプレーンにします｡

   － モールド内の全てのプレートをプレーンにします｡

   － プレートの名前を変更します｡

   － 選択プレートにオプションプレートを取付けます｡

   オプションを選択した場合､挿入されたプレートは､選択プレートの指定のフェースに強制的に取付けられます｡ 他の全てのプレート位置は、変更されません。このオプションは、モールドにオプションエジェクタプレートを追加する場合に使用できます。

   デフォルト オプションを使用した場合､オプションプレートは､選択プレートの指定のフェースに挿入されます｡ 他の全てのプレートは、オプションプレートに合わせて移動します。

   ウィザードの終了時、オプションプレートを選択プレート、または、選択プレートの上か下に取付けるため、アセンブリモデルリレーションが使用されます。モールドのマスターキャビティプレートの、オプションプレートに対する位置が、オプションプレートの最終的な位置を決定します。

   － オプションプレートを､選択プレートの上に挿入します｡

   － オプションプレートを､選択プレートの下に挿入します｡

   － 選択オプションプレートを削除します｡ このオプションで、あらかじめ定義済みのプレートを削除することはできません。

   注: キャビティ/コア ウィザードで作成したキャビティとコア プレートの間には、オプション プレートを挿入できません。キャビティとコア プレートの間にオプション プレートを持つモールドは、キャビティ/コア ウィザードでは検出されません。表示される寸法情報には、単位と、選択したプレートが標準とカスタムのどちらであるかが示されます。
9. 寸法 をクリックし、選択プレートの寸法を変更します。コンポーネント定義用のダイアログが表示されます。

   キャビティ － コア ウィザードを使用した場合、コア / キャビティプレートに適した タイプ、板厚、マテリアル が自動入力されます。挿入された空のポケットモードでは、これらの値を変更することができます。

10. レベル をクリックして、モールドベースの各コンポーネントにレベルを指定します。レベル ダイアログが表示されます。

    デフォルトで、コンポーネントは異なるレベルに作成されています。コンポーネント用のレベルは、可動側 と 固定側の 2 つのグループに分けられています。

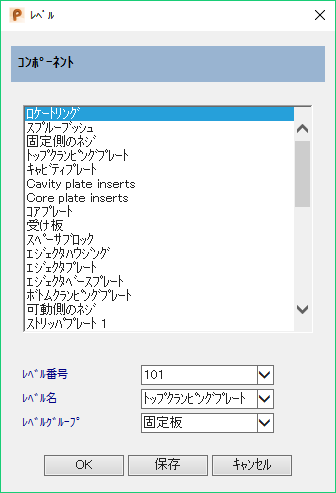

11. レベル ダイアログ:
    1. リストからコンポーネントを選択します。
    2. 3 通りの レベル ボックスに､コンポーネントが作成されるレベル詳細が表示されています｡

       レベル番号 － 値を入力、または、リストから番号を選択して、レベル番号を編集します。

       レベル名 / レベルグループ － レベル詳細を変更します。

    • 次のいずれかをクリックします。

      OK － 指定されたレベルでコンポーネントを作成します。

      保存 － 各コンポーネントのレベル詳細を保存します｡ これらの詳細は、以降作成する全てのモールドに対して利用可能になります。

12. 次へ － モールドベースウィザード のページ 2 を表示します｡
