カーブにポイントを追加

次の方法で、カーブに新規ポイントを追加します。

1. [カーブツール]タブ > [修正]パネル > [追加]をクリックします。

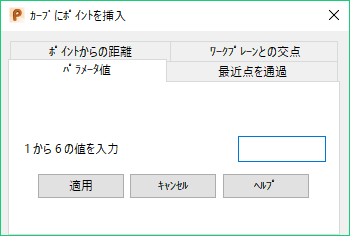

2. カーブにポイントを挿入 ダイアログを使用して、新規ポイントをカーブに挿入します。



3. 点を追加する方法を指定するには、タブを選択します。次から選択します。

   [パラメータ値]: 特定のパラメーター値でポイントを挿入します。

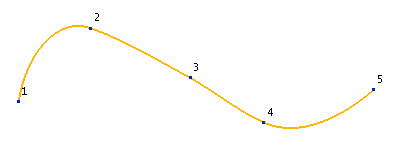

   たとえば、ポイント 1 とポイント 2 の中間点に新規ポイントを追加すると仮定します。



   • [値]に、新規ポイントを挿入する位置のパラメーター値を入力します。

     たとえば、[値]に 1.5 を入力します。これは、ポイント 1 とポイント 2 の中間のパラメーター値です。

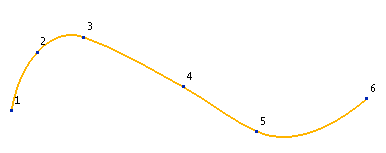

     新規ポイントは、ポイント 1 とポイント 2 の中間点に追加されます。このポイントに 2 の番号が付けられ、ポイント 2 はポイント 3 に変更されます。ポイント 2 が選択ポイントになります。



   • ポイント 3 と 4 の中間に別のポイントを追加する場合は、3.5 の値を入力します。

   [最近点を通過]: 指定したポイントに最も近いカーブ上のポイントを入力します。ポイントを指定するには:

   • XYZ 座標を入力するか、または、[ポジション] ボタンをクリックして[ポジション]ダイアログを表示し、位置の入力ツールを使用します。

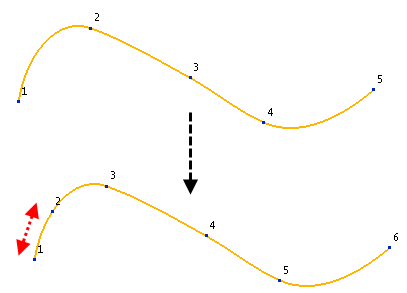

   [ポイントからの距離]: 現在選択しているポイントから、指定の距離でカーブ上のポイントを入力します。ポイントが未選択の場合は、ポイント 1 が使用されます。

   • [距離]に、新規ポイントを配置する位置の、現行ポイントからの距離を入力します。

     たとえば、ポイント 1 から 10 単位の距離に新規ポイントを追加するには、[現行ポイントからの距離]に 10 と入力します。



   [ワークプレーンとの交点]: アクティブなワークプレーンの基準平面がポイントと交差する位置にポイントを挿入します。

   たとえば、アクティブなワークプレーンの YZ 平面が、ポイント 3 でカーブと交差するように表示されます。



   • 新規ポイントを配置するカーブ上の位置を、ワークプレーンからのオフセットで指定するには、[オフセット]に値を入力します。平面グラフィックが新規値を表示するために更新されます。 たとえば、[オフセット]値に 20 を入力します。アクティブなワークプレーンの YZ 平面が、オフセット ポイントで交差する位置に新規ポイントが挿入されます。


4. [適用]をクリックすると、カーブに新しいポイントが挿入されます。新規ポイントが現行ポイントになります。

   変更を反映するために、ポイントに番号が付け直されます。

注: B スプラインカーブにポイントを挿入すると、カーブの形状が大きく変化することがあります。
