GA シートにおけるマテリアルの詳細(BOM)パラメーターを定義

コンポーネントドローイングのテンプレートでパラメーターを指定して、GA シートのマテリアルの詳細に含めるデータの列を定義することができます。

サンプル

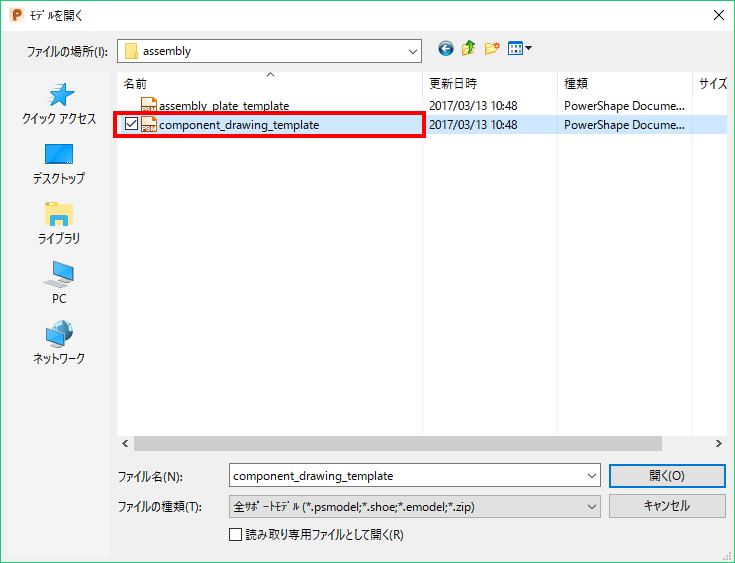

  1. [ファイル] > [開く] > [モデル]をクリックします。リストからコンポーネントドローイングのテンプレートファイルを選択して、開く をクリックします。

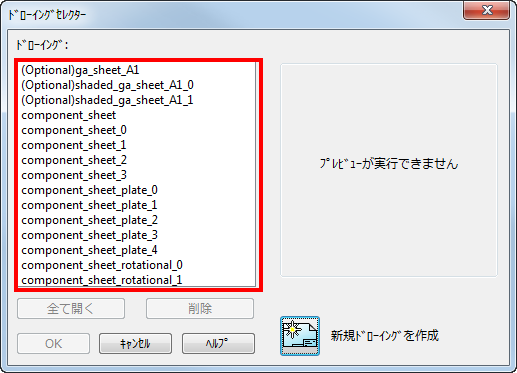

  2. [図面]タブ > [ドローイング]パネル > [開く]をクリックします。ドローイング リストから、ga_sheet を選択して、OK をクリックします。

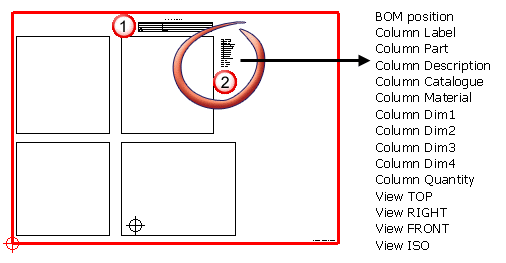

    BOM BOM position を含む GA シートが表示されます。

    テキスト BOM position がリストに存在しない場合、パラメーター表は上に示すように配置されます。表の最大高さを指定するには、テキスト アイテムの終点で End と入力します。

  3. BOM position リストをダブルクリック、または、右クリックして、コンテキストメニューから 修正 を選択します。

    テキスト ツールバーが表示されます。リスト内の各エントリーを変更して、埋込み型マテリアルの詳細の内容を指定できます。この例では、Description ラベルの列が表示されています。 パラメーターを Column Desc. に変更して、このテキストを Desc に修正することができます。
