アタッチメントを使用してリレーションを作成

リレーションを作成 ダイアログを使用し、アタッチメントを選択することで、コンポーネント間のリレーションを作成します。この例で、2 つのソリッドブロックコンポーネント間でリレーションが作成されます。

[アセンブリ]タブ > [修正]パネル > [アタッチメント]をクリックすると、[リレーションを作成]ダイアログが表示されます。

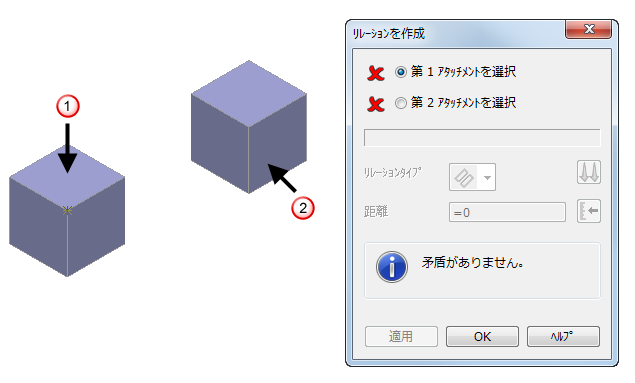

グラフィックウィンドウで、第 1 のコンポーネント上の第 1 のアタッチメントを選択します。例えば、上部平面を選択します。
これが第 1 コンポーネントです。
第 2 のコンポーネントの第 2 のアタッチメントを選択します。例えば、右側の平面を選択します。これが第 2 コンポーネントです。

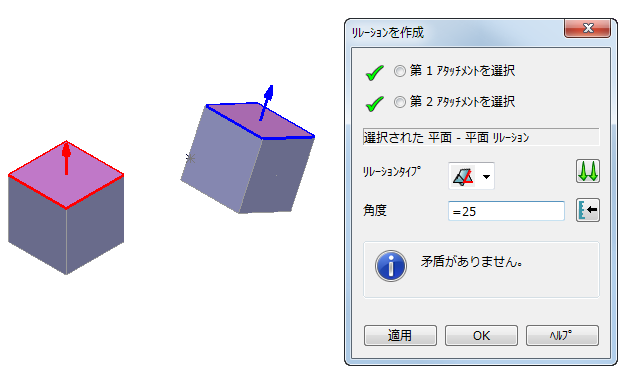

第 2 のコンポーネントが回転し、選択平面アタッチメントがアラインします。ダイアログに[選択された平面－平面リレーション]と表示され、平面のリレーションに選択した面がダイアログに表示され、[リレーションタイプ]としてが表示されます。

注: リレーションは、第 2 アタッチメントの選択時にアセンブリツリーに追加されます。[適用]をクリックする前に選択の誤りに気付いた場合は、[第 1 アタッチメントを選択]または[第 2 アタッチメントを選択]オプションをクリックし、が表示されたら、グラフィックスウィンドウでアタッチメントを再度選択します。
このダイアログを使用して、コンポーネント間のリレーションを指定します。サンプル
1. リレーションタイプ ドロップダウンリストからを選択して、リレーションタイプを角度に変更します。
2. を切り替え、第 1 アタッチメントを使用して第 2 アタッチメントの方向を指定します。次のいずれかのマークタイプを選択します。
  アライン: 第 2 アタッチメントは第 1 アタッチメントと同じ向きに配置されています。

  アンチアライン: 第 2 アタッチメントは第 1 アタッチメントと反対の向きに配置されています。
3. 距離に 25 を入力します。または、をクリックして 角度 / 距離を測定 ダイアログのスライダーから角度距離を指定します。
4. 適用をクリックします｡モデルが更新されます。
OK をクリックして、リレーションの作成を終了します。アセンブリツリーに、作成したリレーションが追加されます。
