ベジェカーブを作成

ベジェ カーブは、キーポイントを入力して作成するか、または入力した座標を PowerShape が自動的に結合してカーブが形成されます。その後に、[カーブツール]タブを使用して、要件に合うようにカーブを編集できます。

次の方法で、ベジェカーブを作成します。

1. [ワイヤーフレーム]タブ > [作成]パネル > [カーブ] > [ベジェ]をクリックします。
2. グラフィックウィンドウの位置をクリックするか、座標を入力して、カーブのキーポイントを指定します。

   キーポイントの入力に伴い、ラバーバンドカーブがカーブの形状を示します。

   注: ポイントとサーフェスの間のリレーションを作成して、サーフェス上のキーポイントを入力 することができます。
3. 2 つのキーポイント間のスパンを直線にする場合、2 つ目のポイントの入力時に次のいずれかを実行します。
   • Ctrl キーを押しながら、ポイントをクリックします。
   • ステータスバー、または、ポジション ダイアログを使用して位置を入力する前に、straight と入力して Enter キーを押します。
   ヒント: 既存のカーブの接線を保つ場合、Shift キーを押しながらポイントをクリックします。 新規ポイントの前後の接線は、クリックされた下地のカーブ上の位置の接線と一致します。
4. 次のいずれかの方法で、カーブの作成を終了します。
   • 最後に入力したキーポイントの上をクリックします。インテリジェントカーソルが有効になっている場合、最後のシンボルが表示され 、クリックによってカーブが完成すると示されます。

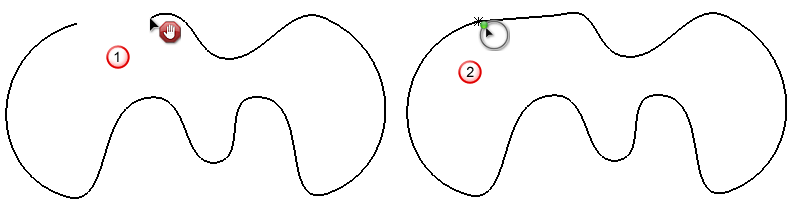

   • 最初のキーポイントをクリックして、閉じたカーブを作成します。 右図では、カーブの始点上に が表示され、このポイントでカーブを閉じることを示します。



   • クイックアクセスツールバーの をクリックします。
   • [ワイヤーフレーム]タブ > [作成]パネルから、別のオプションを選択します。

   これで、必要に応じて、カーブを編集できるようになります。
