アタッチメントポイントを表示するには、第 2 コンポーネントを第 1 コンポーネントの上にドラッグしてリレーションを作成します。必要なアタッチメントが表示されている場合は、第 2 コンポーネントをドロップすると、リレーションが作成されます。
サンプル
- 第 2 コンポーネントにするコンポーネントを選択します。そのコンポーネントの上にマウスを移動すると、平面と軸のアタッチメントが矢印で示されて表示されます。
注: ポイント アタッチメントを表示するには、そのコンポーネントをもう一度クリックし、そのコンポーネントの上にマウスを移動すると、ポイント アタッチメントが強調表示されます。

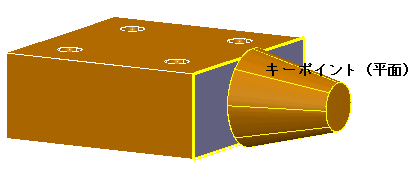

この例では、上部フェースが強調表示され、矢印は平面アタッチメントを示しています。
- そのアタッチメントをクリックし、第 1 コンポーネントにドラッグします。アタッチメントが第 1 コンポーネントの上に表示されます。
- 第 1 コンポーネント上の必要なアタッチメントの上で、マウスボタンを放して第 2 アタッチメントをドロップします。

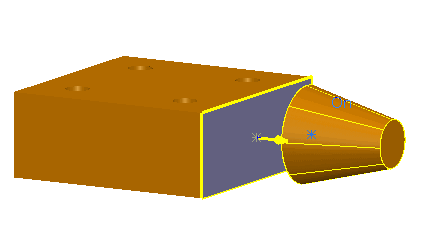

この例では、第 2 コンポーネントと第 1 コンポーネントの間に、平面から平面へのリレーションが作成されています。アセンブリツリー に、新規リレーションが追加されます。
第 1 コンポーネントから離れた位置でマウスボタンを放した場合、リレーションは作成されず、第 2 コンポーネントは元の向きに戻ります。
