ロックされた軸を使用して作成

ライン作成中にコンストラクションラインを使用する代わりに、X, Y, Z のキーボード修飾キーを使用して、対応する直交軸をロックすることができます。これは、複雑なモデルにおいて、より正確にアイテムのコンストラクション方向を制御するために有用です。

空きスペースに作成する際は、マウスを移動すると、カーソルがロックされた軸に沿い距離をグリッドします。

1. [ワイヤーフレーム]タブ > [作成]パネル > [ライン]を選択します。
2. ポイントを入力します。
3. 必要な X、Y、Z キーのいずれかを押したままにし、X、Y、Z 軸のいずれかをロックします。
   注: 場合により、必要な軸をロックするには、作業中の平面を変更する必要があります。例えば、Z 軸をロックするには、XZ、または、YZ 平面（XY を除く）にポイントを入力することが必要です。
4. カーソルを移動して、必要な長さまでラインを作成します。

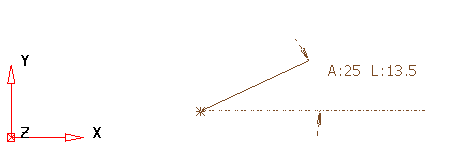

次の例は、マウスカーソルがその上にある場合の、X 軸沿いに表示されるコンストラクションラインを示します。可能なライン作成結果が、25 で表示されます。

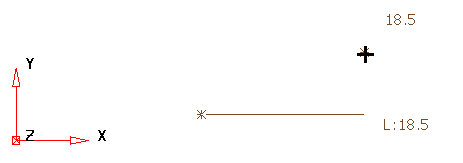

次図は、X 軸より上の類似したマウス位置を示していますが、X キーが押されていたため、カーソル位置が X 軸より上に配置されているにもかかわらず、ライン作成が X 軸上にロックされています。
