コンポーネントドローイングをカスタマイズ

コンポーネントドローイングの外観や内容を変更するには、コンポーネントドローイングのテンプレートを編集しなければいけません。テンプレートの編集前に、コンポーネントドローイングテンプレートを 共有データベース(shareddb) に保存しておく必要があります。

次の方法で、コンポーネントドローイングのテンプレートを 共有データベース(shareddb) に追加することができます。

テンプレートを 共有データベース(shareddb) に保存したら、次の方法でテンプレートを編集することができます。

  1. [ファイル] > [開く] > [モデル]を選択します。リストからコンポーネントドローイングのテンプレートファイルを選択して、開く をクリックします。

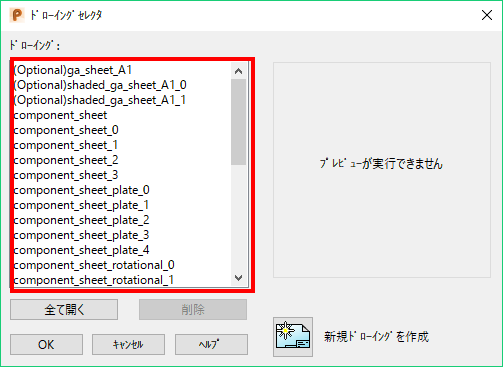

  2. [図面]タブ > [ドローイング]パネル > [開く]をクリックします。修正するテンプレートをリストから選択して[OK]をクリックします。

    次のようなテンプレートが含まれます。デフォルトで X はサイズ、0 から 4 は A0 から A4 サイズを示します。

    component_sheet_plate_X: プレート コンポーネント

    component sheet_rotational_X: 回転コンポーネント

    component_sheet_userdefined_X: ユーザー定義コンポーネント

    component_sheet_X: その他タイプのコンポーネント

  3. ドローイングテンプレートの編集と同様の方法で、テンプレートのビュー、孔の表、表の位置などをカスタマイズします。
    • Parameter table position で始まるテキストがある場合、その位置にパラメーター表が配置されます。表の最大高さは、テキストアイテムの最終箇所に End を入力して指定します。
    • トリム長さのパラメーターを持つコンポーネントに対して Trimmed table position で始まるテキストがある場合、トリム長さの表が作成されます。
    • コンポーネントドローイングテンプレートに次のプリフィックス:

      ga_sheet

      shaded_ga_sheet

      がある場合、コンポーネントドローイング ダイアログの GA シートを作成、または、半透明 GA シートを作成 を選択すると適切なドローイングが作成されます。
