スピン輪郭を作成

[スパン輪郭]オプションを使用して、PowerShape でモデルの回転輪郭を作成します。PowerMill の回転機能がサポートされています。

次の方法で、スピン輪郭を作成します。

1. スピン輪郭の作成元となるモデルを選択します。



2. [ワイヤーフレーム]タブ > [選択から]パネル > [スパン輪郭]をクリックします。

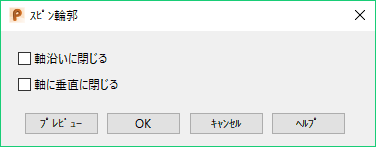

   スピン輪郭 ダイアログが表示されます。

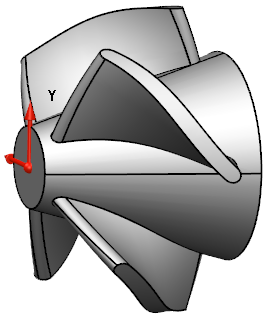

   モデルのスピンの基準平面が表示されます。



   この例では、基準平面を Z に設定しています。

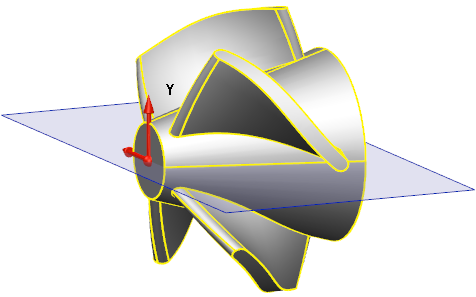

   モデルのスピンの基準平面を、ローカルワークプレーン、または、グローバルワークプレーンの任意の軸に変更して プレビュー することもできます。

3. 基準平面を Z に変更して プレビュー をクリックし、スピン輪郭のプレビューを表示します。

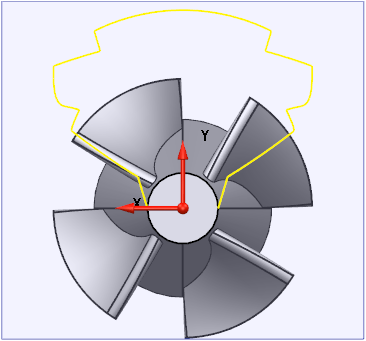

   スピン輪郭が黄で表示されます。

4. 必要に応じて、スピン輪郭を閉じる方法を選択します。
   • 軸沿いに閉じる － 基準平面の軸に沿ってカーブを閉じます。



   • 軸に垂直に閉じる － 基準平面の軸に対して垂直にカーブを閉じます。



   • 軸に沿って垂直にカーブを閉じる場合、両方のオプションを選択します。


5. [OK]をクリックして変更を了解し、ダイアログを閉じます。[キャンセル]をクリックして適用されていない変更を取り消し、ダイアログを閉じます。
