P カーブ（イン）タブ

P カーブの形状を変更せずに P ポイントを挿入するには、このタブを使用します。

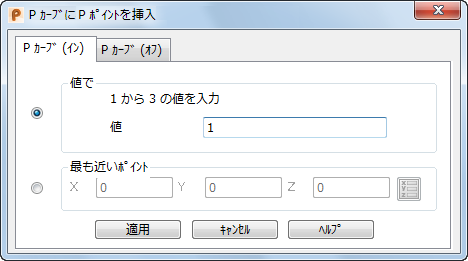

次の 2 つの方法で、ダイアログのこのページから P ポイントを挿入します。

• 値 － 特定のパラメーター値で P ポイントを挿入します。P カーブに新規 P ポイントを設定する箇所のパラメーター値を入力します。

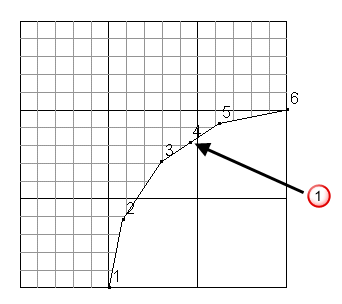

  3、5 を入力する場合、ラベル 4 を持つ新規 P ポイントが P カーブに追加され、他の P ポイントが再び番号付けされます。



• 最も近いポイント － 特定のポイントの近くの P カーブ上に P ポイントが挿入されます。

  XYZ 座標を入力するか、または、[ポジション] ボタンをクリックして[ポジション]ダイアログを表示し、位置の入力ツールを使用します。

  サンプル

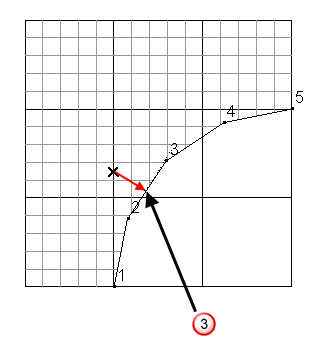

  1. XYZ 座標を入力します。次図の例では、座標は、示されたポイントと一致します。



  2. これらの座標に最も近い P カーブ上から、位置 が検出されます。

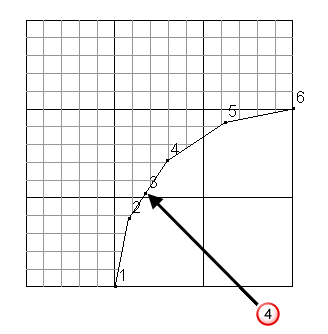

  3. P ポイントがその位置に挿入されます。新規 P ポイントにはラベル 3 があり、他の P ポイントは再び番号付けされます。



  注: グラフィックウィンドウをクリックして、位置を入力することもできます。
