分割 オプションを使用して、選択ソリッドのフェースをワイヤーフレームを使用して分割します。このオプションは、局所的な少量の変更を加える必要がある場合や、ダイレクト モデリング編集操作の効果を制限する必要がある場合に便利です。
- ワイヤーフレームを作成して、フェースを分割します。
- 分割するソリッドを選択します。
- [ソリッドツール]タブ > [フェースを修正]パネル > [分割]をクリックすると、[フェースを分割]ダイアログが表示されます。

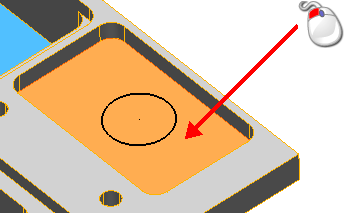

- 分割するフェースを選択します。

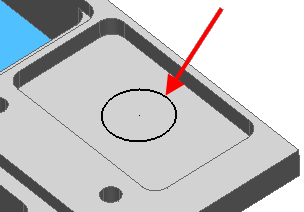

- ワイヤーフレームを選択します。
- 適切な 投影 オプションを選択します。[ワイヤフレームをフェースの法線沿いに投影]が既定の設定です。
- 適用 をクリックします｡ 別のフェースを分割する場合、ダイアログを閉じずに実行することができます。
- キャンセル をクリックします。

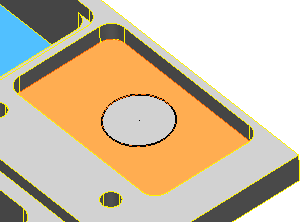

- カーソルをフェース上に移動して、分割フェースを表示します。または、いずれかのフェースをクリックします。
ヒント: ワイヤーフレームがフェースを完全に分割しない場合、操作不具合レポートが表示されます。 ワイヤーフレームを追加し、オリジナルと追加ワイヤーフレームの両方を使用してフェースの分割を繰返します。
