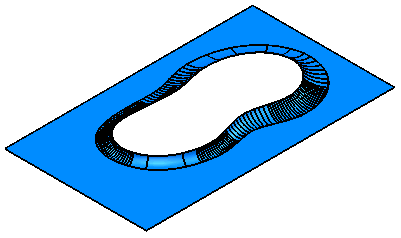

サーフェスとカーブ間に可変フィレットを作成

サーフェスとカーブの間に可変フィレットを作成するには:

1. [サーフェス]タブ > [製造]パネル > [フィレット]をクリックします。
2. 前に説明したように、フィレットサーフェス ダイアログを入力します。

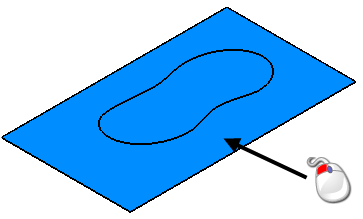

3. サーフェスを選択します。



4. このダイアログの 選択 項目の 第 2 オプションをクリックします。

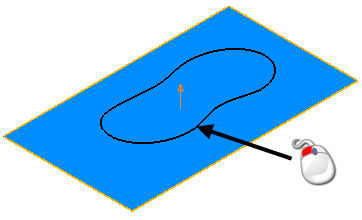

5. カーブを選択します。



6. OK をクリックします。

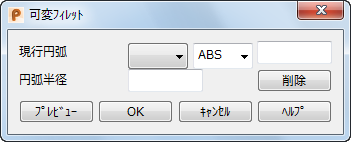

   [可変フィレット]ダイアログが表示され、可変フィレットの詳細を指定することができます。

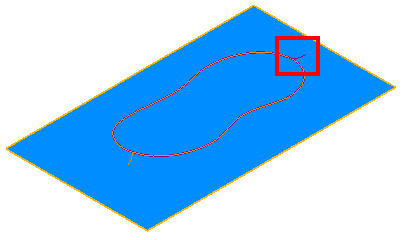

   • [現行円弧]: 可変フィレットを作成するカーブをクリックします。次図のように、カーブ上に小さな円弧が表示されます。円弧に番号が追加され、該当の番号が 現行円弧 ドロップダウンリストに表示されます。



   • : 次のいずれかのオプションを選択して、選択した円弧の可変フィレットの計算に使用する距離を指定します。

     [ABS]: 絶対距離

     [REL]: 相対距離

     [PAR]: パラメトリック距離

   • － 選択円弧の距離を入力
   • プレビュー － 可変フィレットのプレビューを表示します。必要なプレビューが表示されるるまで、ダイアログ設定を変更することができます。
   • [円弧半径]: 選択した円弧の半径を入力します。
   • [削除]: 選択した円弧を削除します。
   • [OK]: 可変フィレットを作成します。
