スナップベジェカーブを作成

このオプションを使用して、サーフェス、または、ソリッドにスナップされたベジェカーブを作成します。ソリッドの複数フェースに対して単一ベジェカーブをスナップすることができますが、単一のサーフェスに限定されます。

次の方法で、スナップベジェカーブを作成します。

1. [ワイヤーフレーム]タブ > [作成]パネル > [カーブ] > [スナップ]をクリックします。
2. クリックして、結合することでカーブを形成する、モデル上のキーポイントを指定します。次の操作が可能です。
   • 次図に示すように、Alt キーを押しながら最近接サーフェスエッジ上にポイントを移動します。
   • カーブの直線性を保持しながら、Ctrl + Alt を押して、サーフェスエッジにポイントを移動します。

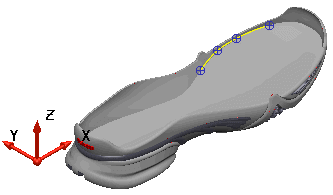

3. クイックアクセスツールバーの をクリックし、カーブを完成します。スナップベジェカーブが、次のように、サーフェス上に表示されます。
