楕円を作成

次の方法で、楕円を作成します。

1. [ワイヤーフレーム]タブ > [作成]パネル > [楕円]をクリックします。
2. カーソルの位置を決定して、楕円の原点ポイントをクリックして入力します。
3. [楕円]ダイアログを使用して、楕円カーブの寸法を指定します。



   1. 楕円の メジャー軸長さ を入力します。
   2. 楕円の マイナー軸長さ を入力します。
      注: あるいは、ハンドルをドラッグし、軸長さを増減させます。ハンドルをドラッグする際に、カーソル沿いに値が表示されます。新規値でダイアログが更新されます。


   3. 各四分円上のポイント数 を入力し、楕円の各セクションのポイント数を指定します。 四分円上のポイント数を増加すると、生成されるカーブの精密度が上がります。
   4. OK をクリックして楕円を作成します。

      楕円作成モードは開いたままになります。

   5. 必要に応じて、より多くの楕円オブジェクトを作成します。
   6. 楕円作成モードを終了するには、クイックアクセスツールバーで をクリックします。

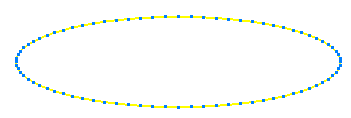

      完了すると、楕円上にポイントが表示されます。



4. カーブ編集オプションを使用するには、楕円を選択すると、[カーブツール]タブが表示されます。
