スペック ビューアを使用して、配管または配管継手をモデルに追加できます。
スペック ビューアではスペック ファイルを使用して、部品のサイズ、選択、経路の優先順位を制御します。スペック ファイルを開くと、スペック シートの表示、3D モデルへの項目の追加、ツール パレットのカスタマイズができるようになります。
選択したスペックで特定のサイズに使用できるすべてのパーツを表示します。サイズとスペックのリストに対する変更は、配管スペック ビューアとリボンの[パーツの挿入]パネルの両方で更新されます。
サイズが指定されている部品も、指定されていない部品も挿入できます。オブジェクト スナップを使用してオープン ポートに接続すると、そのポートのサイズが使用されます。スペック ファイルが変更されたときに 3D モデルを更新するようにプログラムを設定できます。
配管スペック ビューアでは、列をカスタマイズしたり、表示されないプロパティを検索することができます。

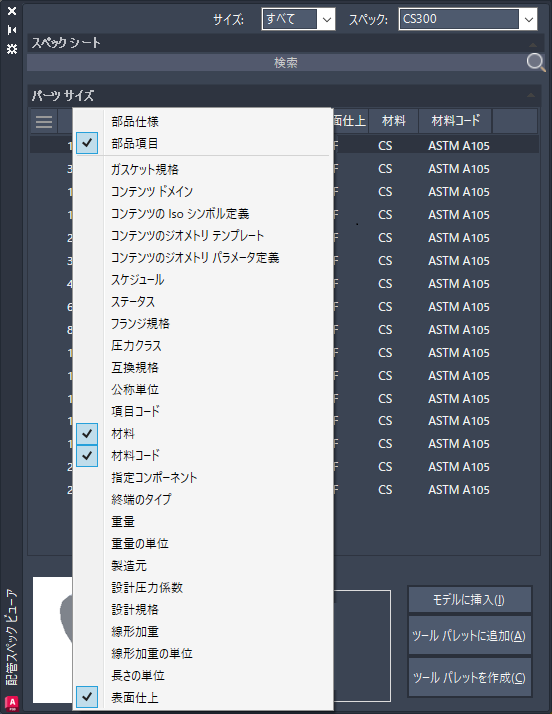

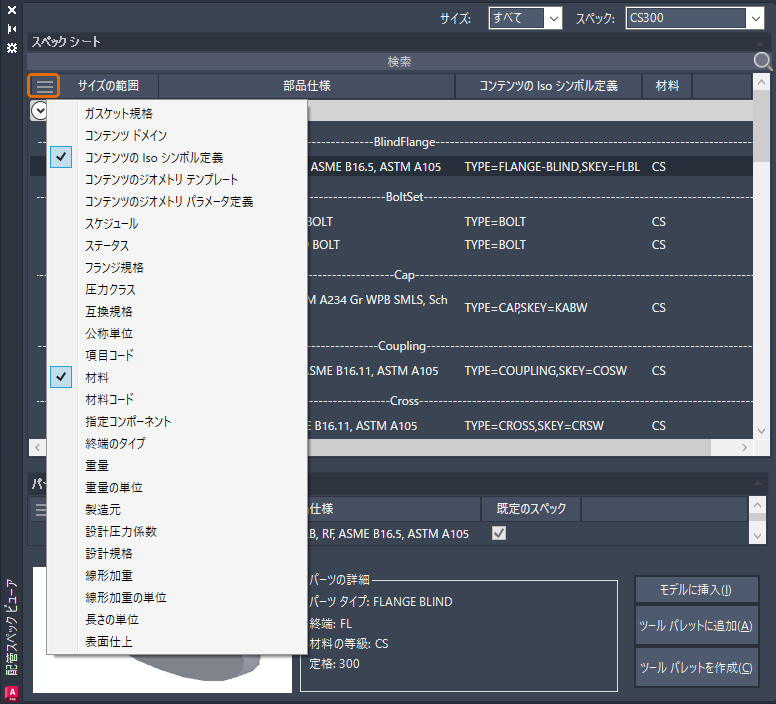

列のカスタマイズ機能が、スペック シートとパーツ サイズの左上に追加されました。ボタンをクリックするとプロパティ リストが表示され、列に表示する特定のプロパティを選択できます。各列をドラッグして、手動で位置を調整することもできます。
スペック エディタからカスタム プロパティを既に追加している場合は、プロパティ リストのフライアウトに表示されます。カスタム パーツ ファミリのプロパティはスペック シートのプロパティ リストに表示され、カスタム パーツのサイズのプロパティはパーツ サイズに表示されます。
パーツ サイズに関する詳細な説明と簡単な説明のどちらを表示するかを選択できます。
注: 以前の 3 つのサイズ列は、単一の列(サイズの範囲)に統合されました。

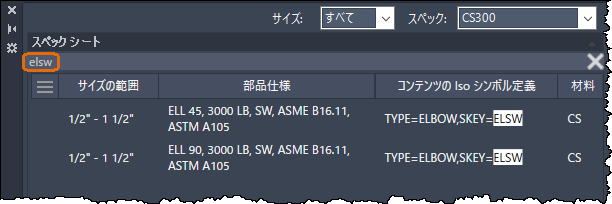

現在、プロパティが列に表示されていない場合でも、プロパティを検索することができます。検索結果にカーソルを合わせると、どのプロパティに検索テキストが含まれているかを示すツールチップが表示されます。たとえば、検索ボックスに「elsw」と入力すると、Skey=ELSW であるすべてのエルボが検索結果に表示されます。
