ファイル名の形式([一般的な設定]ツリー ノード)

ファイル名の形式をセットアップします。この形式は、設計者が図面の新規作成に使用する[新規 DWG]ダイアログ ボックスに反映されます。

[追加]をクリックしてファイル名形式の作成を開始します。

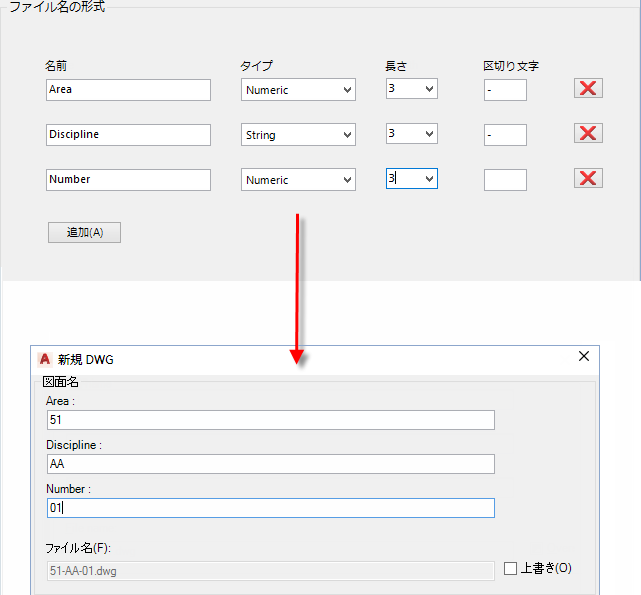

ファイル名の形式

プロジェクトのファイル名形式の作成に使用するフィールドをリストします。

[名前]

[新規 DWG]ダイアログ ボックス内のフィールドの名前を設定します。

[タイプ]

エントリのタイプ(文字列や数値など)を指定します。

[長さ(L)]

エントリの最大長を設定します。このボックスは、文字列または数値のエントリでのみ使用できます。

区切り文字

ファイル名の項目間に配置する文字を設定します(カンマやダッシュなど)。

[X]

ファイル名のフィールドの行を削除します。

追加

ファイル名のフィールドの行を追加します。
