選択したアイソメ図タイプに表示される終端を指定します。
<Type> 注釈を有効にする
注釈の表示をコントロールします。
注釈の対象

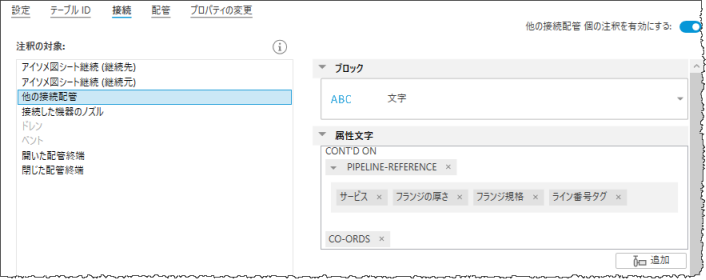

選択したアイソメ タイプに対して表示される終端の座標を指定します。次にオプションを示します。
ブロック
枠、円、長方形、ひし形、六角形、楕円形の形状を指定します。
IsoSymbolStyles.dwg の枠やその他のブロックを含めないようにすることもできます。
- 文字に合わせて枠を尺度変更する
- 注釈文字に対応するために、グラフィックスを拡張します。一部の枠シンボルは常に拡張されます。
属性文字
接続文字を指定します。文字を追加したり、クラスや PCF からプロパティを追加したり、記号を追加することができます。また、注釈に座標と高度情報を追加するかどうかも指定できます。
注: プロパティを追加するには、接続されている他のパイプラインの場合は PIPELINE-REFERENCE、接続されている機器ノズルの場合は CONNECTION-REFERENCE を展開します。
引出線
引出線でオブジェクトと注釈を接続するのか、矢印ありとなしのどちらにするかを指定します。引出線を使用しないことも選択できます。
- 注釈に接続
- 注釈のコーナー、中央、または中心に接続する引出線を指定します。
- コンポーネントに接続
- コンポーネントの中央または終端に接続する引出線を指定します。
- マルチ引出線スタイル
- 使用するマルチ引出線スタイルを指定します。
- 引出参照線を使用
- 引出参照線を使用するかどうかを指定します。
Placement
表示する注釈を常に水平にするか、配管とともに回転させるか、またはアイソメ平面に表示させます。
- 位置(配管を基準)
- 注釈を配管の上または下に配置するか、任意の場所に配置するかを指定します。
- 関連する注釈を含むグループ
- 注釈を関連する注釈とグループ化するかどうかを指定します。
- グループ化時に優先
- すべての注釈がグループ化されるときに、現在の注釈の優先順位を設定するかどうかを指定します。
