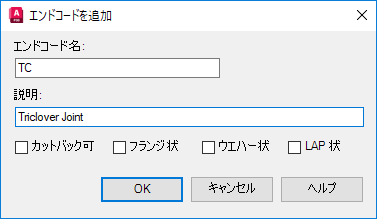

エンドコードを追加します。
エンドコードは、[エンドコードを管理]ダイアログ ボックスを使用して管理できます。
- エンドコード名
- 追加するエンドコードに名前を付けます。この名前には、数字やスペースを含めることはできません。
- 説明
- エンドコードの説明を入力します。
- カットバック可
- カットバック モード(カットバックエルボ)が有効になります。接続するコンポーネント(例: エルボ)の角度よりも小さい角度を指定できます。
- フランジ類
- 適切なボルト セットを指定します。
- ウェハー類
- 接続アセンブリに対する単一のボルト セットを指定します。
- LAP 状
- 適切なスタブ エンドを指定します。
注:
エンドコードは、プロジェクトではなく、AutoCAD Plant 3D toolset がインストールされている場所に保存されます。
