P&ID ライン リストに完全な再設計と改善が行われ、その結果、拡張 P&ID モデラーが作成されました。この新しいモデラーは、すべてのライン セグメントと関連コンポーネント(インライン コンポーネント、ノズル、開始/終了機器モデル、ブランチ、オフページ コネクタなど)を表示する P&ID 図面の包括的なビューを提供します。

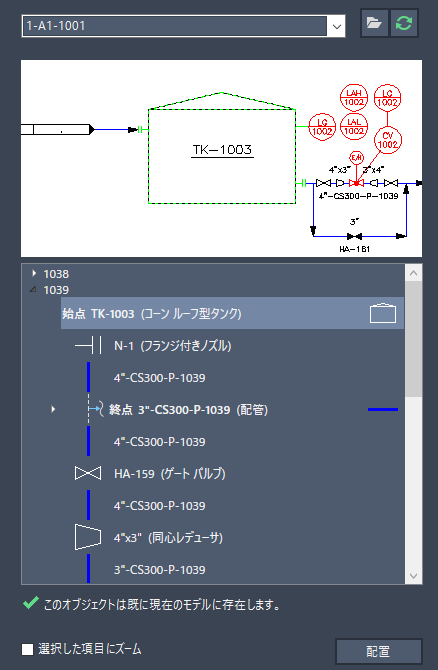

P&ID ライン リスト ウィンドウでは、簡単に使用可能な P&ID オブジェクトを選択し、対応する Plant 3D オブジェクトを 3D モデルに配置できるようになりました。これにより、P&ID オブジェクトのプロパティ値が 3D モデルに正確にコピーされます。

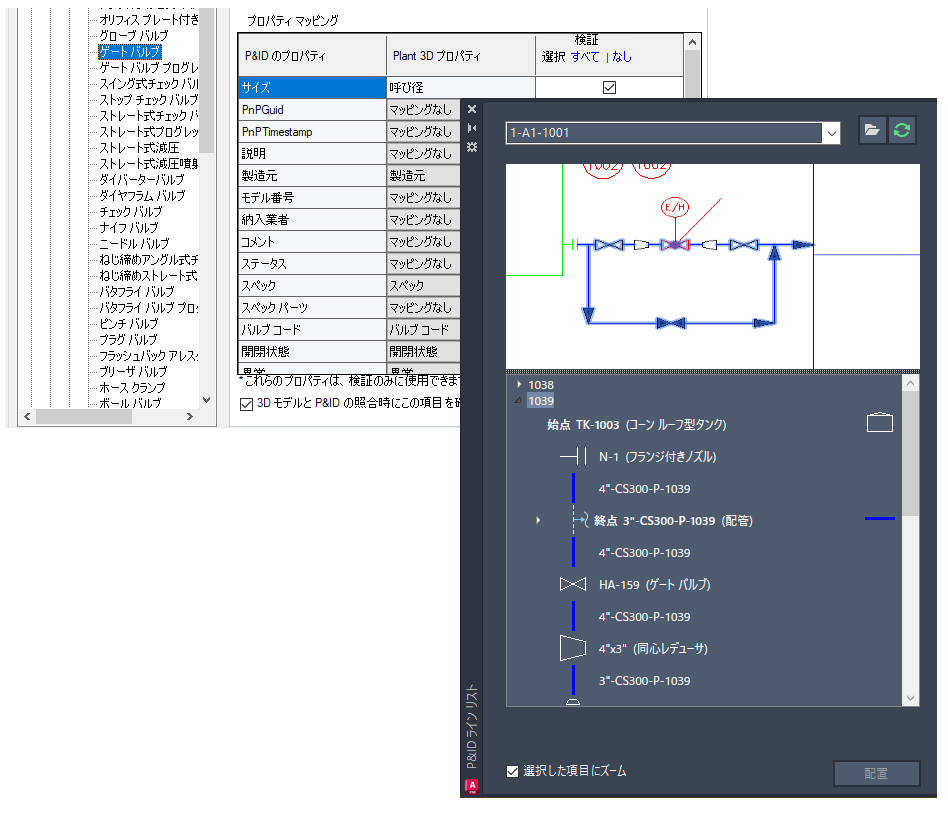

注: モデル内に Plant 3D オブジェクトを正確に配置するには、配置する前に P&ID オブジェクトを対応する Plant 3D オブジェクトにマッピングすることを強くお勧めします。マッピングされていない項目を配置すると、[カスタム パーツ]ダイアログ ボックスが表示されます。
P&ID ライン セグメントは常に Plant 3D パイプにマッピングされます。

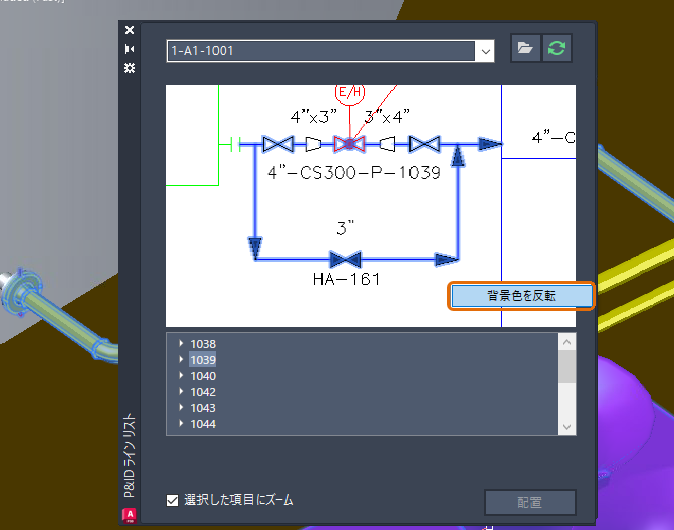

P&ID プレビューの背景色をカスタマイズできます。P&ID プレビューを右クリックし、[背景色を反転]を選択します。
これらの項目を 3D モデルに配置するには、目的の開始/終了機器およびノズルを選択し、対応する Plant 3D にマッピングします。
P&ID 機器を 3D モデルに配置したら、ツリー ビューでノズルをクリックして配置します。ノズルが 3D モデルに既に配置されている場合は、[ノズルを編集]ダイアログ ボックスが表示されます。ノズルがまだ配置されていない場合は、代わりに[ノズルを追加]が表示されます。
注: 特定のノズル タグが Plant 3D 機器テンプレートに存在する場合、すべてのノズルのプロパティ値が Plant 3D ノズルにコピーされます。
