フランジ バー上のプレートの形状寸法を定義するには、[フランジ プレート]パネルを使用します。
ダイアログの要素
注: 接合が対称でない場合、[フランジ プレート]パネルは、次の 2 つのパネルに分割されます。
- 梁と梁スプライス接合の場合は、[上部フランジ プレート]と[下部フランジ プレート]
- 柱と柱スプライス接合の場合は、[右側フランジ プレート]と[左側フランジ プレート]
- 中心
- バー エッジからの距離および上部バー エッジからの距離を自動的に計算します。 注: 接続が対称である場合、このオプションを無効にすることはできません。
- 右/下部バー エッジからの距離
- プレートと右または下部バー エッジ間の距離を指定します。 注: [中心]を選択した場合、または接合が対称である場合、この距離は自動的に計算されます。
- 左/上部バー エッジからの距離
- プレートと左または上部バー エッジ間の距離を指定します。 注: [中心]を選択した場合、または接合が対称である場合、この距離は自動的に計算されます。
- 長さ
- プレートの長さを入力します。
- 幅
- プレートの幅を入力します。
- 厚さ
- プレートの厚さを入力します。
- マテリアル
- プレートのマテリアルを選択します。
- 外部エッジ バー フランジからの距離
- 内部プレートとバー フランジのエッジとの間の距離を指定します。

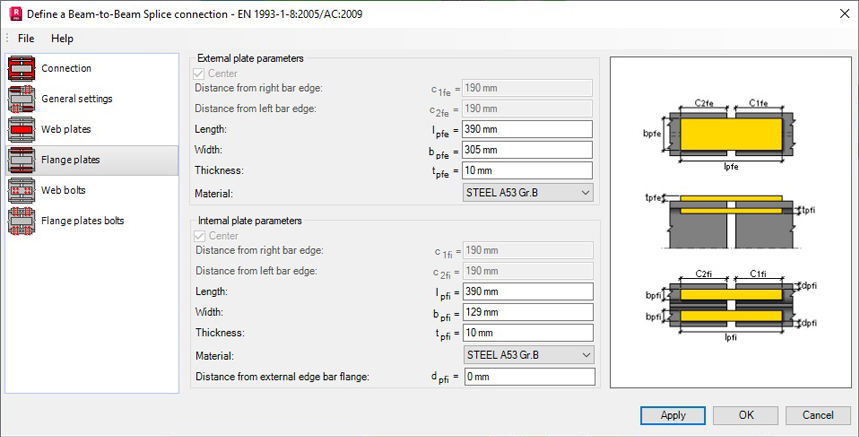

梁と梁スプライス接合

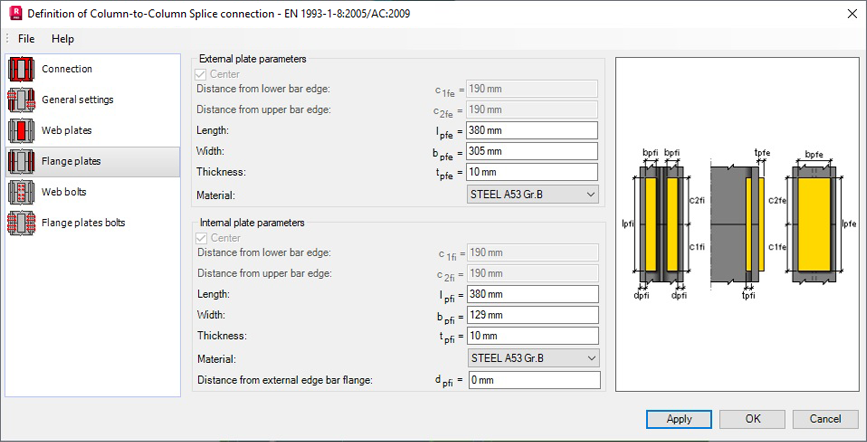

柱と柱スプライス接合
