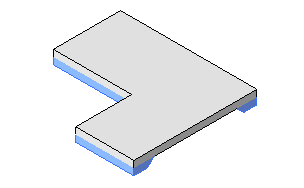

床スラブエッジを追加する

スラブエッジを追加するには、床の水平エッジを選択します。スラブエッジの配置は 2D ビュー(平面図ビューや断面図ビューなど)または 3D ビューで行うことができます。

  1. [建築]タブ [構築]パネル [床]ドロップダウン (床 スラブエッジ)をクリックします。
  2. スラブエッジを配置するには、床の水平のエッジをハイライト表示し、クリックします。

    有効な参照の位置は、ステータス バーで確認できます。たとえば、床にスラブエッジを配置する場合、ステータス バーには[床 : 基本床 : 参照]と表示されます。モデル線分をクリックしても、スラブ ハンチを配置することができます。

    断面図ビューでスラブエッジを配置する場合、カーソルを床のコーナー付近に合わせて参照をハイライト表示します。

    複数のエッジをクリックすると、Revit ではそれが連続した 1 つのスラブエッジとして処理されます。スラブエッジのセグメントがコーナーで接する場合は、留め継ぎされます。

  3. 現在のスラブエッジを完了するには、[修正 | 配置 スラブエッジ]タブ [配置]パネル [スラブエッジを再実行]をクリックします。
  4. 別のスラブエッジを開始するには、カーソルを新しいエッジに移動し、クリックして配置します。
  5. スラブエッジの配置を終了するには、[修正 | スラブエッジを配置] [選択]パネル [修正]をクリックします。
