Revit でサンプル プロジェクトの詳細を確認します。
このドキュメントでは、このプロジェクトの詳細を効果的に確認するために知っておくべき内容を説明します。
背景
これは、米国の典型的な小都市の既存の市街地区域に、商業施設、住宅、店舗を組み込んだ、多目的プロジェクトの例です。プロジェクトの場所は米国ペンシルベニア州ブラウンズビルです。外構上にあったいくつかの既存の構造物の点群から、プロジェクトが開始されました。これらの建物は荒れ果てた状態となり、残念ながら 2020 年 11 月に取り壊されました。表示されているサンプル プロジェクトは、この既存の構造が保存されていたとして、そのファサードを新しい設計に取り込んだらどうなっていたかを想像したものです。
ペンシルベニア州ファイエット郡、ペンシルベニア州ブラウンズビル地区、および The Perennial Project 社には、外構の点群と画像をプロジェクト内で使用することを許可していただき、深く感謝いたします。
プログラム
|
店舗: |
合計 4,921 平方フィート: 1 階にある、3 つに区切られたテナント スペース |
|
オフィス: |
6,984 平方フィート: 上階にある、3 つのオフィス用テナント スペース |
|
レストラン: |
2,600 平方フィート: 1 階にあるレストラン。上階にある中二階の飲食スペースを含む |
|
住宅: |
18,235 平方フィート: 住宅用ロフト ユニット。2 階以上に、ワンルーム、1 階建て、2 階建てのユニットが合計 21 戸。 |
|
屋外の公共スペース: |
8,571 平方フィート: 地上階にあるミニ公園、野外ステージと階段式の見物席のあるグリーン ルーフを含む、屋外の公共スペース。 |
|
駐車場: |
10,281 平方フィート: 20 の駐車スペースを備えた地下駐車場 |
Revit モデル
プロジェクトは、業界標準のベスト プラクティスに沿った複数の Revit モデルに分けられています。プロジェクト全体を表示する場合は、各モデルを個別に開くか、すべてをリンクすることができます。
- Snowdon Towers Sample Architectural.rvt
- Snowdon Towers Sample Site.rvt
- Snowdon Towers Sample Façades.rvt
- Snowdon Towers Sample Structural.rvt
- Snowdon Towers Sample Plumbing.rvt
- Snowdon Towers Sample HVAC.rvt
- Snowdon Towers Sample Electrical.rvt
- Brownsville.rcp (点群)
既定では、すべてのモデルは同じ座標系を使用し、同じフォルダに保存されます。ビュー テンプレートが保存され、モデル内のビューに適用されているため、ホスト モデルとリンク モデルの両方でジオメトリが正しく表示されます。
リンクをアタッチするには、次の操作を行います。
- 平面図ビュー(Floor Plan L1 など)を開きます。
- リボンの[挿入]タブをクリックします。
- [Revit をリンク] (または[点群])ボタンをクリックします。
- リンクするファイルを選択します。
- [配置]が[自動 - 内部原点合わせ]に設定されていることを確認して、[開く]をクリックします。
注: [自動 - 共有座標を指定]を選択することもできます。すべてのファイルが同じ内部原点を使用するため、この手順は省略できます。
重要な機能の紹介
このモデルが作成された目的はシンプルです。建築的にもエンジニアリング的にも興味深い、説得力のあるサンプル プロジェクトを作成し、使用頻度の高い Revit 機能をたくさん紹介するというものです。
- 一般的なプロジェクトの初期の設計図書段階に適した詳細レベルでの、建築、構造、および MEP の完成したモデル。
- Civil 3D で最初に作成された土木設計を取り込んだ簡単な外構モデル。
- ミニ公園と屋上庭園におけるランドスケープ建築設計。
- カフェの商用キッチンの設計。
- モデルで使用するほとんどの標準ツールセット。
- 建築設計では、壁、ドア、窓、床、天井、屋根、柱、器具、階段、手すり、スロープ、家具、設備、部屋、外構アイテム、スイープ、シャフトなどが含まれます。
- 構造設計では、鋼材とコンクリート両方のシステムが紹介されています。
- MEP 設計では、電気器具、電気設備、電線管がすべて紹介されています。衛生器具、配管、屋根ドレイン、排水、屋内給水などのシステムも紹介されています。HVAC システムでは、設備、ダクト、配管、スペースが使用されています。
- 点群ファイルは、ファサード モデルの基礎となりました。そのファイルが含まれています。
- フェーズをファサード モデルで使用して既存の要素との違いを示し、点群から建物要素を保持および解体します。
- ファサード モデルでは、カスタムの塗り潰しパターンを使用して、既存の建物で使用されている既存の歴史的なレンガを表現します。スイープとカスタム ファミリは、多くの組積造フィーチャをモデル化するために使用されます。
- 建築、構造、MEP モデルでの作業はすべて、新設フェーズで行います。
- レベル 1 は、東から西に合計 6 フィート下がっている傾斜した車道に沿って、生成されます。したがって、L1 の設定は複雑で、3 つの個別のビュー範囲と、これを平面図で伝えるために必要な部分切断領域が含まれます。
- 建物には 3 つの出口階段と 2 つのエレベータがあります。出口階段では、階段塔の機能を利用し、業界のベスト プラクティスに厳密に適合するように慎重にモデリングされた階段と手すりタイプを使用します。
- グループは、住居の芯材や北側ファサードにあるバルコニーなどの繰り返し要素に使用されています。
- デザイン オプションは、野外ステージのキャノピーの屋根と、野外ステージの見物席の設計で紹介されています。
- 一次デザイン オプションでの野外ステージのキャノピーの設計には、カスタムのアダプティブ コンポーネント ファミリが使用され、このアダプティブ コンポーネントのジオメトリに面で適用された壁が含まれています。
- グリーン ルーフのある場所では、床の形状が形状編集ツールを使用してカスタマイズされています。
- 太陽光パネルの設計には、カスタムのテーパ壁タイプとカスタムの傾斜のあるカーテン ウォール タイプが組み込まれています。
- 地形ソリッドは、外構モデルの外構設計に組み込まれています。駐車場へと下りていくスロープとトンネルを表現するため、ソリッド切り取り機能が使用されています。
- 一般的なプロジェクトで使用されるビューに合わせて、また必要に応じて、多くのビューが追加されており、Revit の豊富なドキュメント作成機能が紹介されています。
- カスタムのビュー タイプをビュー テンプレートと組み合わせて使用することで、グラフィックスの設定の一貫性を確保しています。
- モデルには、すべてのビュー タイプ(平面図、天井伏図、断面図、立面図、部分詳細、詳細、3D ビュー、ウォークスルーなど)が含まれています。
- 建築面積とレンタブル スキーム両方のエリア プランがあります。
- 多くの「作業中」のビューがプロジェクトに残されています。これらはプロジェクト チームが社内で使用し、シートやその他の正式なプレゼンテーションで外部の受信者と共有されることはありません。
- さまざまな集計表が含まれ、シートとドキュメントに必要なレポートと、社内でのクエリーと解析に使用される作業用の集計表の両方が紹介されています。
- シートの完全なセットが含まれています。

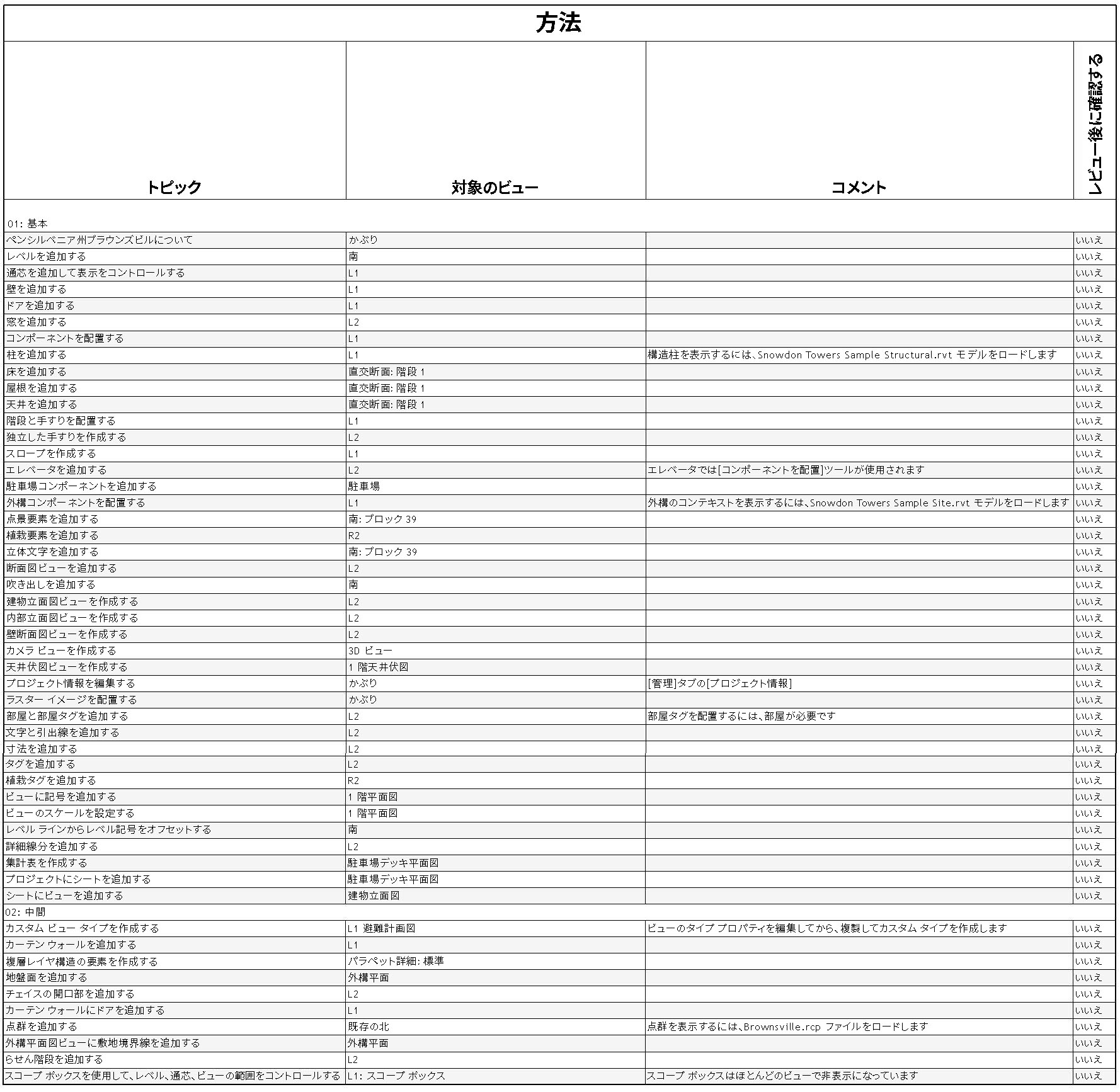

プロジェクトのガイド ツアーを開始する
サンプル プロジェクトの内容の詳細については、任意の要素の近くにあるヘルプ アイコン
を参照してください。アイコンを選択し、プロパティ パレットで[学習リンク]パラメータを選択します。参照アイコン「...」を使用して、関連する Wiki トピックにアクセスします(既定の Web ブラウザが別に開きます)。トピックを確認したら、プロパティ パレットの[確認済みコンテンツ]チェック ボックスをクリックします。
