電気解析

Revit の電気解析ツールについて学習します。これらのツールは、Revit 内で電気工学負荷推定ワークフローを直接提供し、設計解析と重要な決定を行うプロセスのより早い段階で、Revit を使用することができます。

電気解析とは

電気解析ワークフローには、次の 2 つの要素があります。
  • 電気解析用負荷を定義する
  • 解析システム コンポーネントを定義する

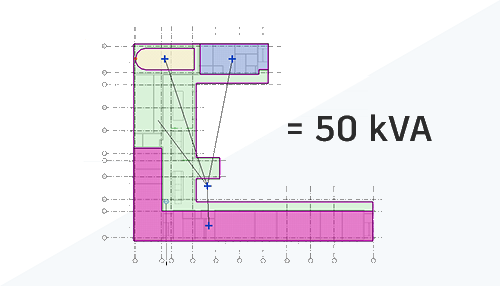

解析用負荷を作成する場合、配電要件を見積もるために総負荷が決定される場合があります。解析システム コンポーネントを作成し、負荷をそれらに関連付けることにより、負荷の供給方法を計画し、電気システムの要素の予備定格を決定することができます。

利点

この機能は Revit 2023 でリリースされ、電気設計者やエンジニアに Revit 内で電気設計要件をネイティブにキャプチャする方法を提供します。これにより、スプレッドシート、PDF、その他の切り離されたリポジトリのデータ維持に依存するワークフローへの依存が削減されます。

電気解析ワークフローは、リンクされた DWG、PDF、または Revit モデルを、Revit 内の負荷数量拾いの基礎として使用できるように設計されています。これらの負荷集計と、概念的に電気システム要素を定義する新しい機能により、Revit 環境内で直接、メイン機器コンポーネントの予備建物負荷と負荷を判断できるようになりました。これらの集計を使用してドキュメントとスケジュールを作成し、設計コンセプトを関係者に伝えることができます。

ツールの場所と使用方法

電気解析ツールは、リボンの[解析]タブにあります。ツールの使用方法の詳細については、「ワークフロー: 電気解析」を参照するか、下記の Autodesk Building Solutions YouTube チャンネルのワークフロー動画をご覧ください。

動画

手順 1: Define conceptual power loads (コンセプト動力負荷を定義する)

手順 2: Define conceptual distribution for load analysis (負荷解析のコンセプト分布を定義する)

手順 3: Divide and refine area based loads (領域ベースの負荷を分割して調整する)

手順 4: Extend your electrical conceptual design (電気概念設計を拡張する)
