このツールを使用すると、プロジェクト内で作成する配管システムを検査して、各システムがユーザ設定のシステムに割り当てられ、正しく接続されていることを確認できます。
モデル内の配管システムの接続を確認するには、[解析]タブ
[システムをチェック]パネル
[配管システムをチェック]をクリックします。

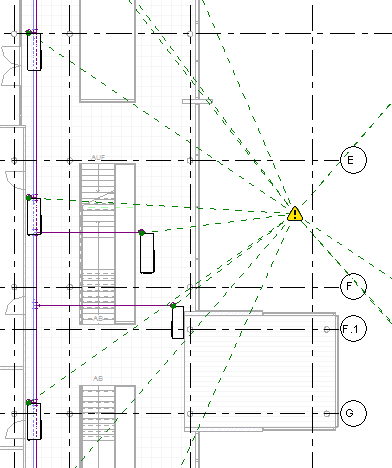

Revit の現在のビューに、グラフィカルな警告マーカーと、無効な配管システムのウェブ線が表示されます。次の状態が見つかると、警告が表示されます。
- システムが適切に接続されていない。
システム内でシステムが 1 つの物理ネットワークに接続されていない場合、適切な接続が行われていないとみなされます。たとえば、配管のネットワークで、器具がまったく接続されていないシステムは、適切な接続が行われていないと見なされます
- 流量/需要の構成が適切でない。
- 流れの方向が一致しない。

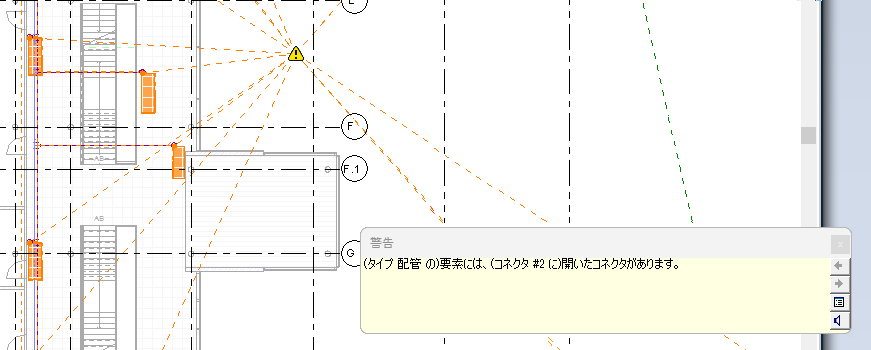

関連する警告メッセージを表示するには、警告マーカーをクリックします。関連する警告メッセージ内で、必要に応じて矢印ボタンをクリックして、警告メッセージのリストをスクロールします。 警告メッセージの詳細を表示するには、
[拡張警告ダイアログボックス]をクリックします。
