配線のタグを追加する

電気システムの配線経路にタグを追加すると、回路が接続されているパネル上の回路番号を表示することができます。

1. [注釈]タブ [タグ]パネル [タグカテゴリ別]をクリックし、オプション バーでタグのオプションを指定します。
2. 配線経路を選択します。

   ファミリをロードしていないことを知らせるメッセージが表示されたら、まずプロジェクトに配線タグ.rfa ファイル ファミリをロードする必要があります。

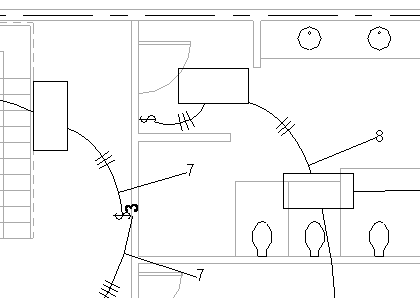

   タグは、選択された配線経路に追加され、回路が接続されているパネル上の回線番号が示されます。
