このツールを使用すると、各システムがユーザ定義のシステムに割り当てられており、正しく接続されていることを確認するために、プロジェクト内で作成する機械システムが検査されます。
モデルでダクト システムの接続を確認するには、[解析]タブ
[システムをチェック]パネル
[ダクト システムをチェック]をクリックします。

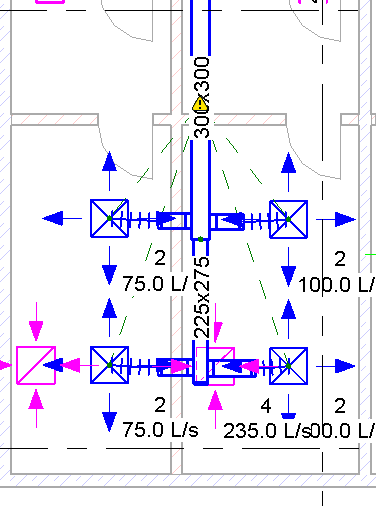

Revit の現在のビューには、警告マーカーのグラフィックスと、無効なダクト システムのウェブ線が表示されます。次の状態が見つかると、警告が表示されます。
- システムが適切に接続されていない。
システム内でシステムが 1 つの物理ネットワークに接続されていない場合、適切な接続が行われていないとみなされます。たとえば、あるシステムの持つ 1 つまたは複数のエア ターミナルがダクトの単一のネットワークに接続されていない場合、そのシステムは適切に接続されていないとみなされます。
- 流量/需要の構成が適切でない。
- 流れの方向が一致しない。
関連する警告メッセージを表示するには、警告マーカーをクリックします。関連する警告メッセージ内で、必要に応じて矢印ボタンをクリックして、警告メッセージのリストをスクロールします。 警告メッセージの詳細を表示するには、
[拡張警告ダイアログボックス]をクリックします。
