長さに応じた鉄筋継手

選択した鉄筋セットに、指定した最大長さ、最小長さ、およびランアウト位置に従って継手を作成します。

[長さに応じた鉄筋継手]を使用して鉄筋に継手を作成するには

1. 1 つまたは複数の鉄筋セットを選択します。
2. [修正 | 構造鉄筋] [継手]パネルで、 (鉄筋継手)をクリックします。
3. [修正 | 鉄筋継手] [継手]パネルで、 (長さで)をクリックします。
4. [修正 | 鉄筋継手] [長さ]パネルで、[最大]と[最小]の長さ、およびランアウト位置を選択します。[Spacebar]を押して、ランアウト位置を切り替えることもできます。
5. [プロパティ]パレットで継手タイプを選択します。
   注: 長さに応じた継手を作成する場合は、継手位置がグレー表示になり、中央でロックされます。
6. ビュー内の鉄筋セットにカーソルを合わせると、長さに応じた継手のプレビューが表示されます。[Spacebar]を押して、始端または終端のランアウト位置を切り替えることができます。
7. クリックして、ハイライト表示された鉄筋セットの継手を作成します。
8. 継手を作成した鉄筋セットのプレビューが表示されます。継手を作成した鉄筋セットを適用するには[終了]を押し、変更を破棄するには[キャンセル]を押します。

注: 長さに応じた継手を使用する場合、最初に選択したものに関係なく、ビュー内の任意のセットを選択できます。

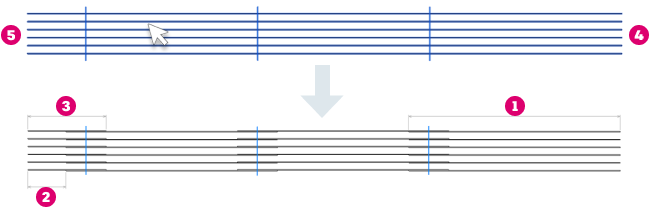

• - 最大長さ
• - 最小長さ
• - ランアウト位置
• - 鉄筋セットの始端

以下は、終端 にランアウト位置がある長さに応じた継手の例です。
