継手が作成されたセットで鉄筋の拘束を編集する

継手が作成されたセットで、コンクリート ホストまたはその他の鉄筋に対する拘束を編集します。

継手が作成された鉄筋セットは、鉄筋の拘束を利用して相互接続を維持しています。

連続しているセットの拘束を編集する場合、コンクリート ホストまたは他の鉄筋に対する連結全体の拘束を編集します。

継手が作成されたセットの終端拘束を編集するには

1. 鉄筋セットを 1 つ選択します。
2. [修正 | 構造鉄筋] [拘束]パネル (拘束を編集)をクリックします。
3. 編集する終端ハンドルを選択します。
   注: 終端の継手位置は、他の位置をクリックして切り替えることができます。
4. コンクリート面をクリックし、終端のオフセットを設定します
5. 接続された 2 つの鉄筋セットの拘束を編集しても同じ効果が得られます。

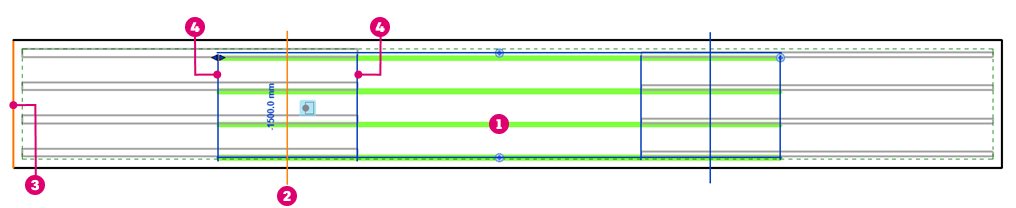

継手チェーンの鉄筋セットの鉄筋終端の拘束

• - 継手チェーンの編集済みの鉄筋セット。
• - 鉄筋終端ハンドルの現在の継手位置(中央)。
• - 編集済みの鉄筋終端の拘束対象。
• - 鉄筋終端ハンドルのその他の作成可能な継手位置(終端 1、終端 2)。

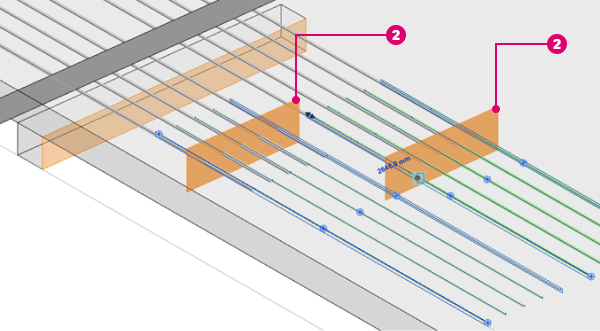

3D ビュー

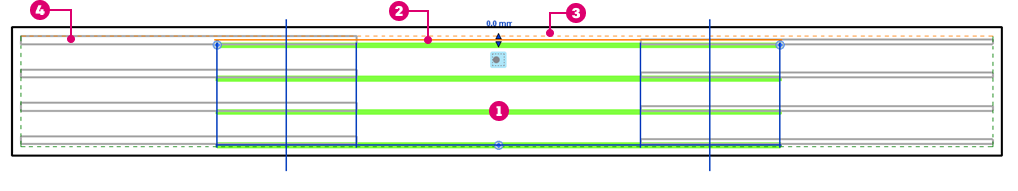

継手チェーンの鉄筋セットの鉄筋面の拘束

• - 継手チェーンの編集済みの鉄筋セット。
• - 鉄筋面ハンドルのグラフィックスには、継手が作成されたすべての鉄筋セットの中で最も直径が大きい鉄筋が表示されます。
• - 鉄筋かぶりに対する拘束
• - 継手が作成されたすべての鉄筋セットの中で最も直径が大きい鉄筋。
