鉄筋継手: 線分を選択する

選択した位置、または選択した線分の参照で、1 つまたは複数の鉄筋セットに継手を作成します。

選択した線分の参照では、交差するすべての鉄筋セットに継手が作成されます。

[鉄筋継手: 線分を選択]を使用して鉄筋に継手を作成するには

1. 1 つまたは複数の鉄筋セットを選択します。
2. [修正 | 構造鉄筋] [継手]パネルで、 (鉄筋継手)をクリックします。
3. [修正 | 鉄筋継手] [継手]パネルで、 (線分を選択)をクリックします。
4. プロパティ パレットで継手タイプを選択します。

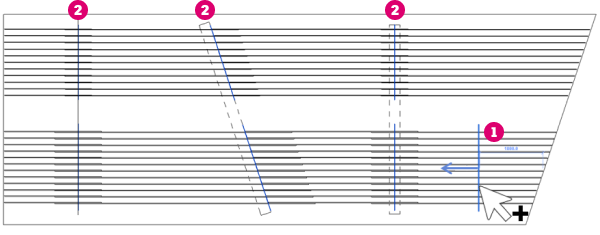

5. 最初に選択したセットのいずれかに沿ってクリックし、その位置に鉄筋セットの継手を作成します 。もう一度クリックして選択解除し、既存の継手を削除します。
6. または、ビュー内の任意の線分の参照を選択し、交差するすべての鉄筋セットに継手を作成します 。
7. 必要に応じて、継手位置のインスタンス パラメータを変更し、ラップ長さの中央または側面に継手の線分を配置することができます。スペース キーを押して、継手の位置オプションを切り替えます。
8. 継手を作成した鉄筋セットのプレビューが表示されます。継手を作成したセットを受け入れる場合は[完了]を、鉄筋継手作成ツールを破棄して終了する場合は[キャンセル]をクリックします。

3D ビューでは、選択した参照が現在の作業面に投影され、その鉄筋セットに継手を作成するために押し出されます。鉄筋継手ツールの使用前または使用中に、現在の作業面を切り替えて適切な作業面を選択することができます。

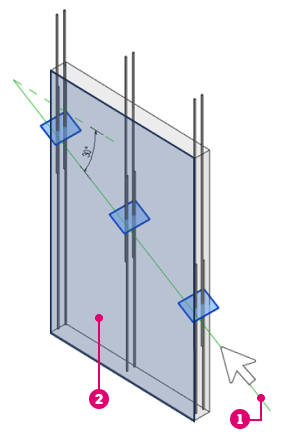

たとえば、壁の内側に鉄筋が配置された状態で現在の作業面 に描画されているモデルの線分 を選択して継手の作成を行う場合は、次のようになります。
