等高線ラベルの表現を変更する

等高線のラベルの表示特性は変更可能です。

たとえば、別のフォントやサイズ、書体の設定(太字や斜体など)を使用できます。さらに、ラベルの単位を指定したり、表示するラベルをメイン等高線のみにするかメイン等高線とサブ等高線の両方にするかどうかを指定することもできます。

等高線の間隔値の設定方法または外構図へのカスタム等高線の追加方法については、「外構の基本設定をする」を参照してください。

等高線ラベルの表現を変更するには、次の手順に従います。

1. 外構平面図ビューを開き、等高線ラベルを選択します。
2. [修正 | 等高線ラベル]タブ [プロパティ]パネル (タイプ プロパティ)をクリックします。
3. [タイプ プロパティ]ダイアログで、次のいずれかを実行します。
   • 現在の等高線ラベルのタイプに関するパラメータを変更するには、目的どおりにパラメータを変更して、[OK]をクリックします。
   • 新しいタイプの等高線ラベルを作成するには、次の操作を実行します。
     1. [複製]をクリックします。
     2. 新しい等高線ラベルのタイプの名前を入力して、[OK]をクリックします。
     3. 必要に応じてパラメータを変更して、[OK]をクリックします。

   「等高線ラベルのタイプ プロパティ」を参照してください。

Revit LT では、新しいパラメータを使用して等高線ラベルが表示されます。

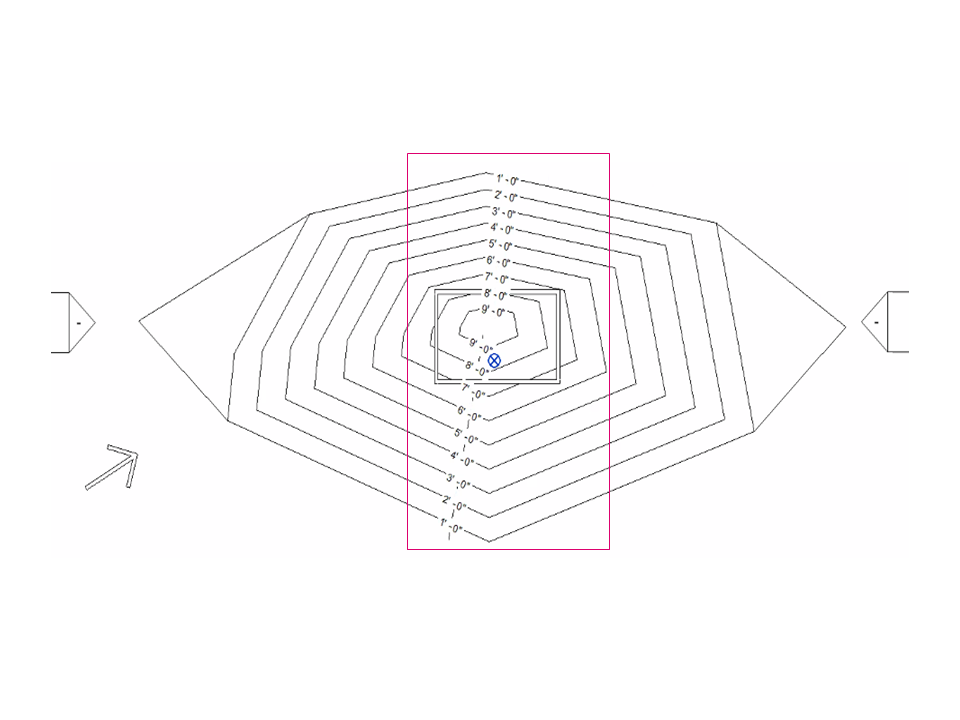

等高線ラベルは、プロジェクトの北を方向の基準として使用して、「向きを調整」します。
