[シーン] > [クリッピング]

クリッピング モジュールを使用して、構造評価のためにオブジェクトをクリップし、平面の片側でシーンの一部を非表示にして、ソリッド ボディを表示できます。これは、コンストラクション評価をする場合に役立ちます。

クリッピングとクリッピング プレーンの詳細については、以下を参照してください。

• クリッピング プレーン(ビデオ)
• クリッピング プレーンを使用する(操作方法)

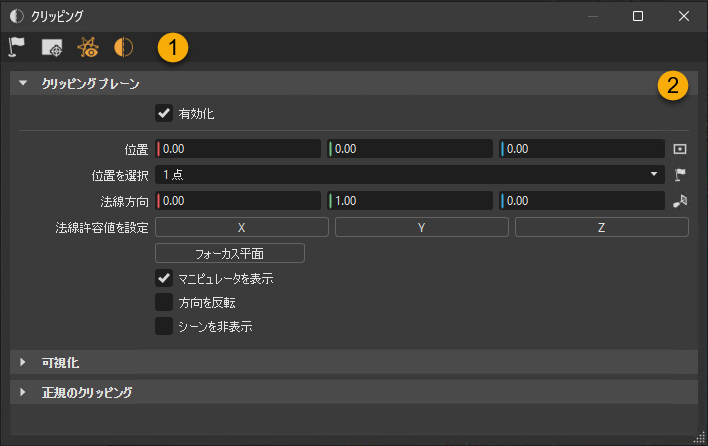

クリッピング モジュールには、ツールバーと 3 つのセクションが含まれています。

ツールバー

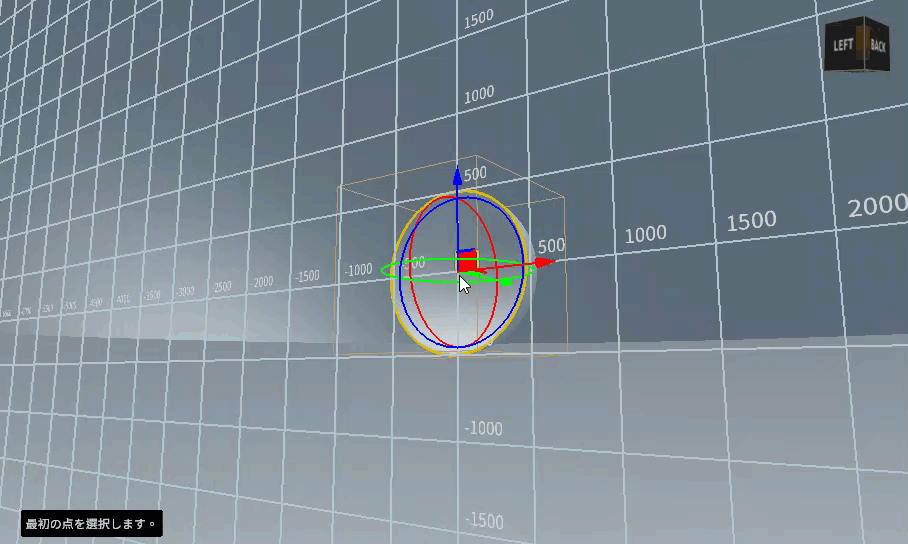

• [位置を選択] : [クリッピングを有効化]が有効な場合のみ使用できます。 クリッピング プレーンの位置を変更します。[位置を選択]をクリックし、画面の左下隅に表示されたプロンプトに従って、[Shift]キーを押しながら任意の点をクリックします。

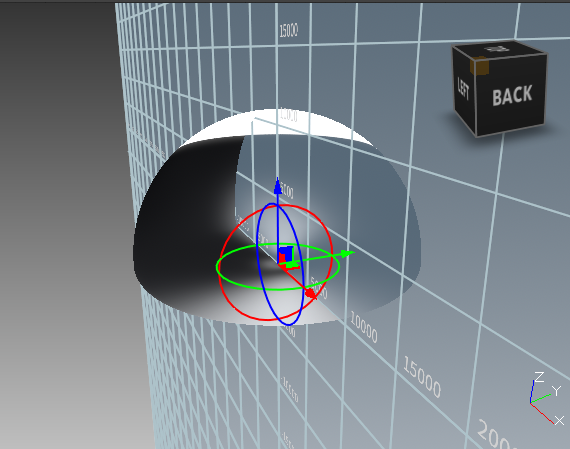

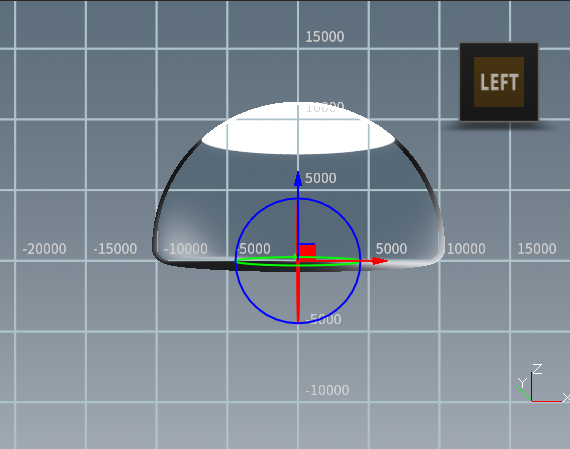

• [フォーカス平面] : [クリッピングを有効化]が有効な場合のみ使用できます。 表示されているビューをフォーカス平面に変更します。

  元のビュー	フォーカス平面ビュー

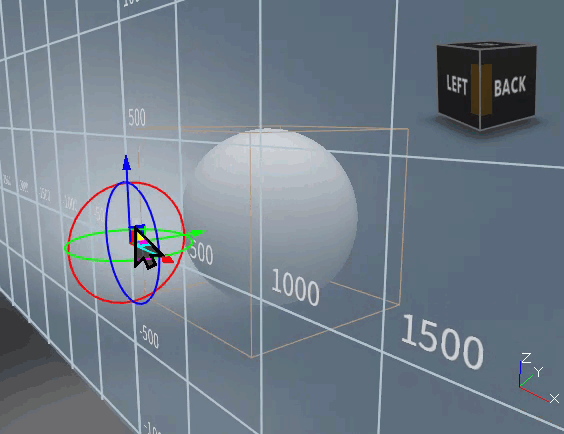

• [マニピュレータを表示] : [クリッピングを有効化]が有効な場合のみ使用できます。 有効にすると、クリッピング プレーン マニピュレータが表示されます。

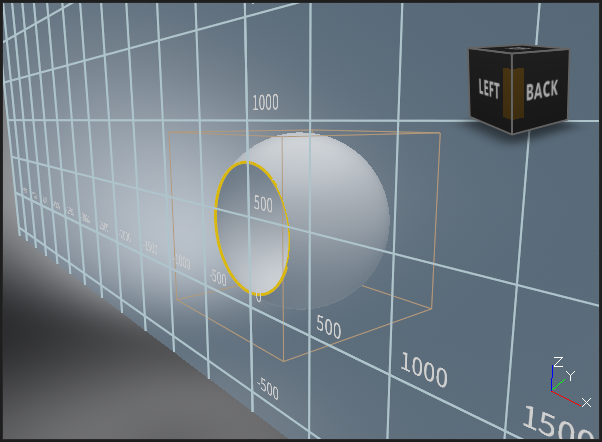

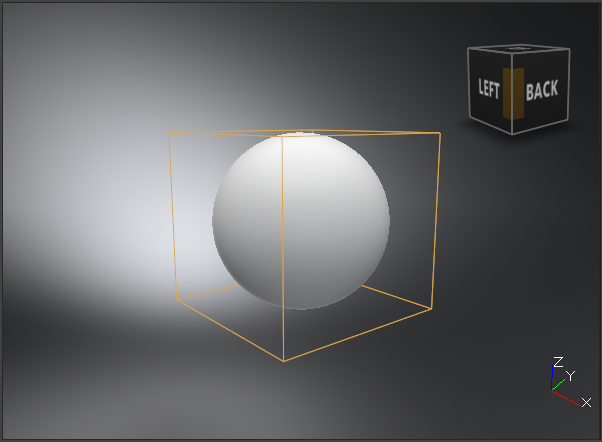

• [クリッピングを有効化]: 有効にすると、クリッピング プレーンが表示されます。

  無効	有効

セクション

クリッピング プレーン

これらのオプションは、クリッピング プレーンの位置を変更するためのものです。

• [有効化]: 有効にすると、クリッピング プレーンが表示されます。

• [位置]: クリッピング プレーンを再配置します。 をクリックすると、クリッピング プレーンの中心を 0,0,0 に配置できます。

• [位置を選択]: レンダー ビューで点を選択して、クリップ プレーンの位置を変更できます。ドロップダウンを使用して、クリッピング プレーンの位置を変更するのに必要な点の数を選択します。 をクリックし、[Shift]キーを押しながら任意の点をクリックして選択し、画面の左下隅に表示されたプロンプトに従います。

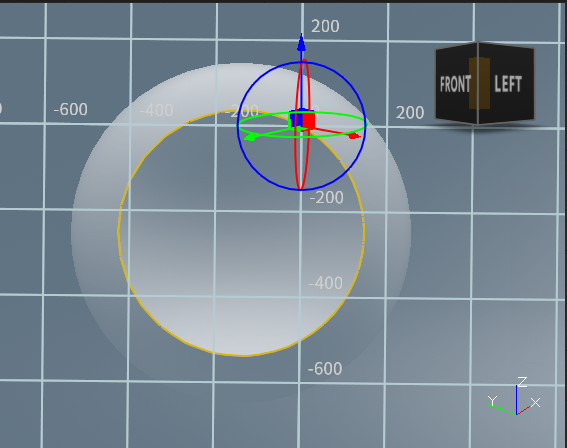

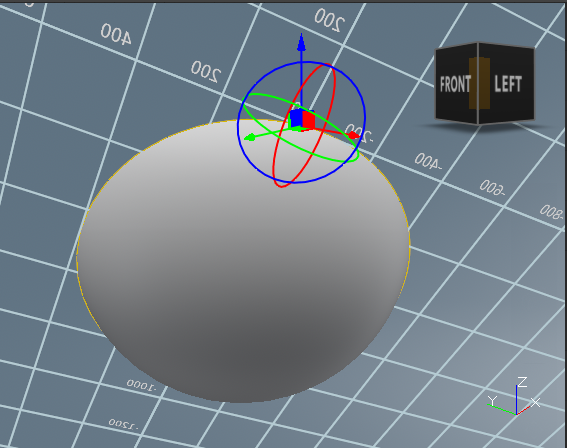

• [法線方向]: クリッピング プレーンのサーフェス法線の方向を設定します。 をクリックして、法線がカメラの軸を向くように設定します。

  前	後

• [法線を設定]: 選択した軸を向くようにクリップ プレーンとその法線を反転します。

• [フォーカス平面]: 表示されているビューをフォーカス平面に変更します。

  元のビュー	フォーカス平面ビュー

• [マニピュレータを表示]: 有効にすると、クリッピング プレーン マニピュレータが表示されます。

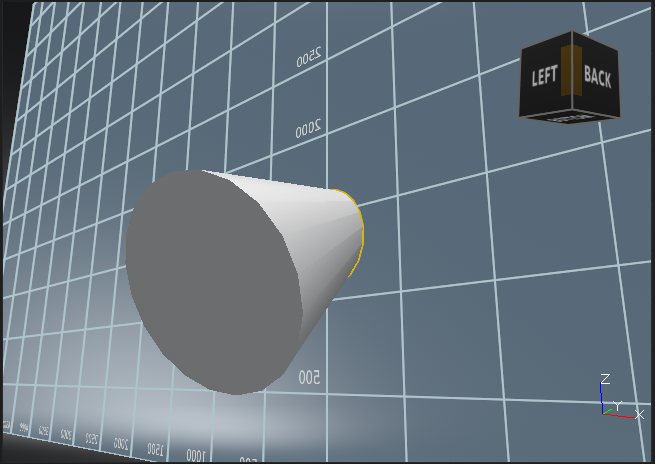

• [方向を反転]: 法線を反転して反対方向を向くように設定し、クリップ プレーンを反転します。

  元の状態	反転

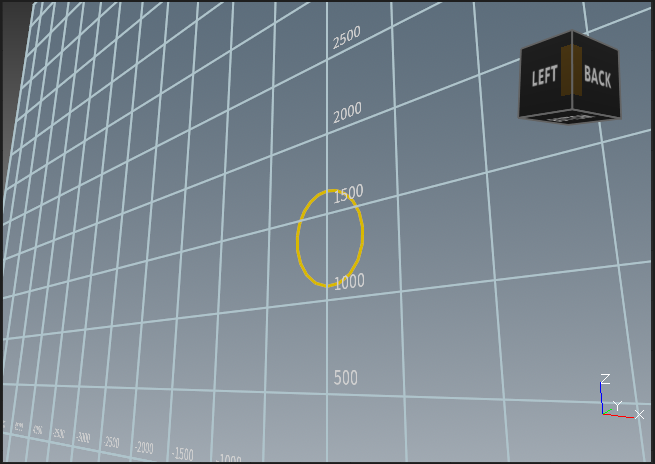

• [シーンを非表示]: レンダー ビューでシーンを非表示にして、クリップ プレーンのみを表示します。

  元の状態	非表示

可視化

これらのオプションは、クリッピング プレーンの外観を変更するためのものです。

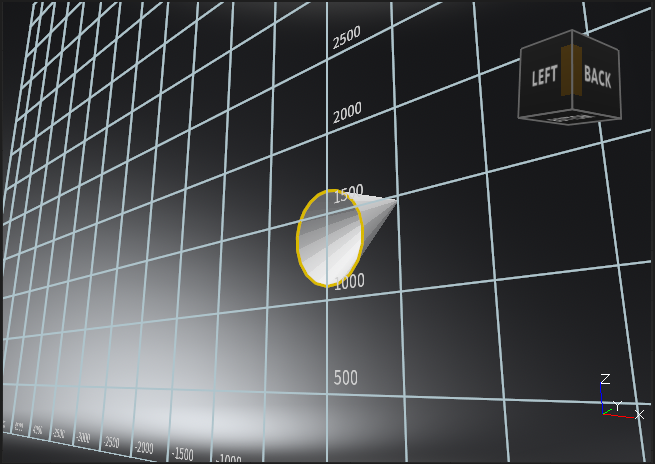

• [クリッピング プレーンを表示]: 有効にすると、半透明のクリッピング プレーンが表示されます。

  クリッピング プレーンを表示	クリッピングプレーンを非表示

• [平面の色]: 表示されるクリッピング プレーンの色を設定します。

  元の色	新しい色

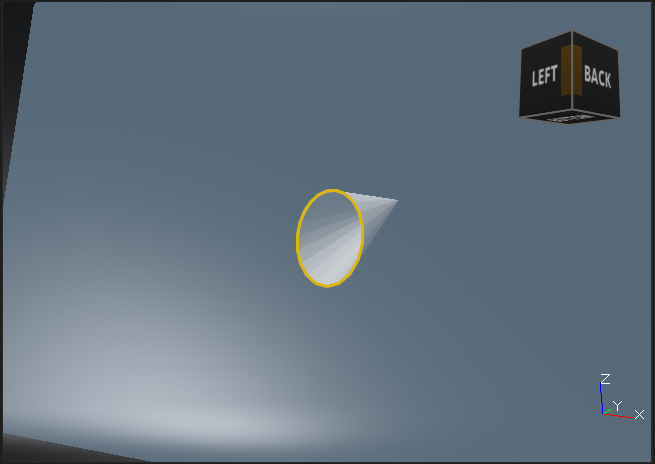

• [グリッドを表示]: 有効にすると、クリッピング プレーンのグリッドが表示されます。

  グリッドを表示	グリッドを非表示

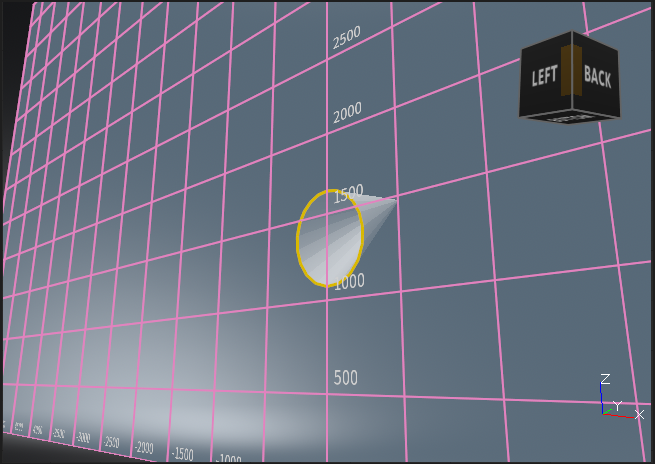

• [グリッドの色]: グリッド番号と線の色を設定します。

  元の色	新しい色

• [輪郭を表示]: オブジェクトがクリッピング プレーンと交差する場所が表示されます。

  輪郭を表示	輪郭を非表示

• [輪郭の色]: 輪郭のカラーを設定します。

  元の色	新しい色

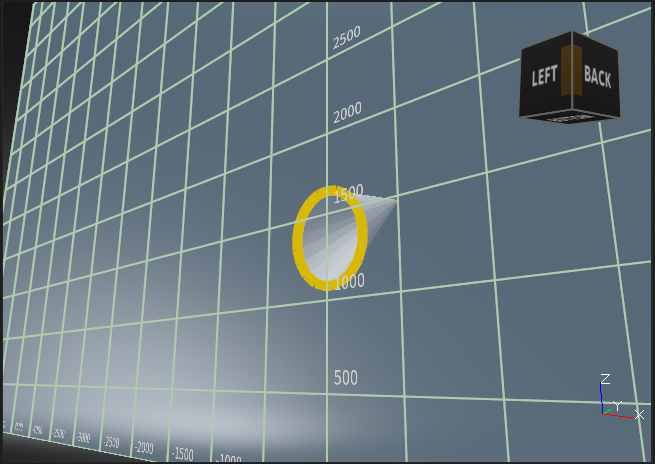

• [輪郭の幅]: 輪郭線の幅を設定します。

  幅 = 3	幅 = 20

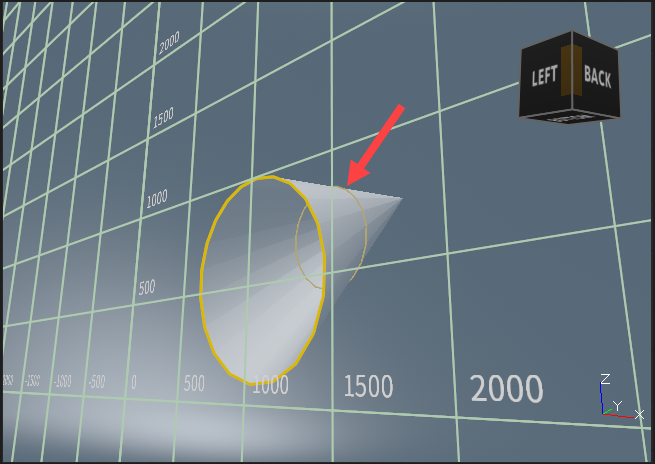

• [輪郭をクローン]: 輪郭線のクローンを作成します。クリッピング プレーンの位置を変更した場合も、このクローンは作成した場所に残ります。

  元の状態	非表示

正規のクリッピング

次に示すオプションは、クリッピング プレーンのパスを設定するためのものです。

• [クリップ パスを選択]: クリッピング プレーンが定義済みのパスに沿って移動するように設定します。手順については、「 クリッピング プレーンのパスを設定する方法 」を参照してください。
• [速度]: クリッピング プレーンが定義済みのパスに沿って移動する速度を設定します。
