시트 뷰 도면층 설정이 뷰 도면의 모형 공간에 있는 도면층 설정에서 업데이트되도록 프로젝트를 설정할 수 있습니다.
동기화된 도면층 설정에는 다음이 포함됩니다.
- 도면층 상태(켜짐/꺼짐, 동결 해제/동결)
- 뷰 도면에 고유한 도면층의 도면층 특성(도면층, 색상, 선종류, 플롯 스타일)
- 구성 및 요소를 통해 뷰 도면에 부착된 외부 참조의 도면층

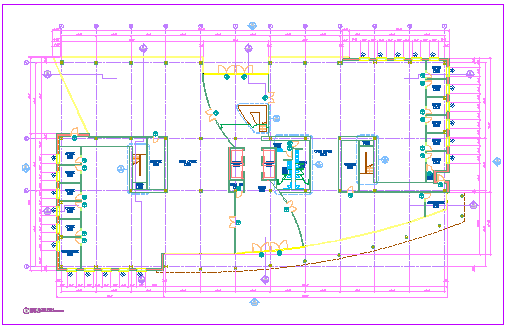

외부 참조 종속 도면층이 변경된 뷰 도면

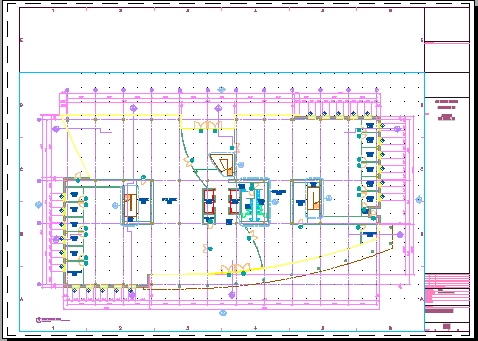

뷰의 도면층 설정이 지정된 시트 뷰
시트 뷰에서 뷰 도면의 도면층 설정을 사용하려면 먼저 다음 조건을 만족해야 합니다.
- 프로젝트 특성 대화상자에서 뷰 도면층을 시트 뷰 도면층과 동기화하기 위한 설정이 활성화되어 있어야 합니다.
- 뷰 도면과 시트 도면에서 모두 VISRETAIN 변수가 1로 설정되어 있어야 합니다.
- AutoCAD 세션의 VPLAYEROVERRIDESMODE 변수를 1로 설정해야 합니다.
- 뷰 도면 및 시트 도면이 있는 프로젝트가 현재 활성 프로젝트여야 합니다. 해당 프로젝트가 현재 프로젝트가 아닌 경우 프로젝트 네비게이터 외부에서 시트 도면을 열면 동기화가 발생하지 않습니다. 마지막에 성공적으로 수행된 동기화의 도면층 설정이 적용됩니다.
- 도면층 동기화는 뷰 도면 및 시트 도면이 프로젝트 컨텍스트 내에 있을 때만 발생합니다. 뷰 도면이나 시트 도면이 프로젝트에서 분리되면 표준 AutoCAD VISRETAIN 동작이 외부에서 참조된 도면층 설정이 해석되는 방식을 조정합니다. 두 파일을 모두 프로젝트에 등록하면 뷰 및 시트 도면층을 다시 동기화할 수 있습니다.
- 시트 뷰를 작성한 후에 뷰 도면층을 시트 뷰 도면층과 동기화하도록 프로젝트를 설정한 경우 기존 시트 뷰를 닫았다가 다시 열거나 해당 외부 참조를 다시 로드하여 동기화를 수행합니다.
- 이전 버전의 소프트웨어의 기존 프로젝트에서 뷰 도면층을 시트 뷰 도면층과 동기화하도록 설정한 경우 시트 뷰를 뷰 도면에 수동으로 링크해야 할 수 있습니다. 시트 뷰를 링크해야 할 경우 도면 탐색기에서 해당 시트 뷰에 경고 아이콘
이 표시됩니다. 이런 경우 시트 뷰를 뷰 도면에 연결합니다.
뷰 도면층과 시트 뷰 도면층의 동기화는 다음 경우에 발생합니다.
- 외부 참조 로드 또는 다시 로드
- 배경 플로팅 및 시트 게시
프로젝트가 뷰 도면층을 시트 뷰 도면층과 동기화하도록 설정되면 표준 AutoCAD 동작과는 다른 다음 동작이 나타납니다.
- 뷰 도면의 모형 공간에서 도면층이 꺼지거나 동결되면 동기화된 시트 뷰에서도 동결됩니다.
- 출력의 플로팅 또는 게시 작업에는 활성 시트를 전경 플로팅하는 경우를 제외하고 동기화된 시트 뷰가 포함됩니다. 활성 시트를 전경 플로팅할 경우 시트 뷰의 현재 화면표시 설정이 사용됩니다. 다른 모든 경우 열려 있는 시트 뷰는 동기화되지 않은 상태일지라도 출력은 업데이트되고 동기화된 도면층 설정을 표시할 수 있습니다.
- 시트를 전자전송하는 동안에는 도면층 설정의 동기화가 발생하지 않습니다.
시트 뷰를 복사하거나 잘라내어 붙여넣을 경우 새 복사본이 원래의 소스 뷰로 링크되지 않습니다. 모형 공간 뷰의 시트 뷰를 여러 개 작성하려면 모형 공간 뷰를 다시 시트로 끌어 놓습니다. 이렇게 하면 동일한 모형 공간 뷰 컨텐츠를 사용하여 새 시트 뷰가 작성됩니다.
모형 공간 뷰가 여러 개 있는 뷰 도면을 시트로 끌어다 놓으면 모든 시트 뷰가 작성된 후에 시트 뷰 도면층이 뷰 도면과 동기화됩니다.
프로젝트가 뷰 도면층을 시트 뷰 도면층과 동기화하도록 설정되면 모형 공간 뷰에 부착된 모든 AutoCAD 도면층 스냅샷은 무시됩니다. 프로젝트가 뷰 도면층을 시트 뷰 도면층과 동기화하도록 설정되지 않으면 도면층 스냅샷 설정이 그대로 유지됩니다. 그러나 AutoCAD 도면층 스냅샷이 작성될 때 없었던 도면층은 뷰 도면에서 동결되었는지 또는 동결 해제되었는지에 관계없이 시트 뷰에서 동결됩니다. 새 도면층도 도면층 관리자에서 비조정 도면층으로 나열됩니다.
시트 뷰의 화면표시 구성
프로젝트가 뷰 도면층을 시트 뷰 도면층과 동기화하도록 설정되어 있으면 뷰 도면의 화면표시 구성이 변경되어도 시트 뷰에서는 업데이트되지 않습니다. 처음에 시트 뷰에 사용된 화면표시 구성은 시트 뷰에서 변경되지 않는 한, 뷰 도면이나 모형 공간 뷰가 시트 도면으로 처음 참조될 때 활성 상태였던 구성입니다. 다음 방법 중 하나를 사용하여 시트 뷰에서 뷰 도면의 화면표시 구성을 업데이트합니다.
- 시트 뷰에서 화면표시 구성을 두 번 클릭한 후 변경하여 시트 뷰를 직접 편집합니다.
- 새 시트 도면을 작성하고 원하는 화면표시 구성을 갖는 뷰 도면을 참조합니다.
시트 뷰의 뷰포트 도면층 재지정
AutoCAD Architecture 2025 툴셋에서 작성된 시트 뷰의 경우 도면 공간 뷰포트에서 도면층을 재지정할 수 있습니다. 프로젝트가 뷰 도면층을 시트 뷰 도면층과 동기화하도록 설정된 경우 시트 뷰에서 뷰 도면 외부 참조를 다시 로드할 때 시트 뷰의 뷰포트별 재지정을 덮어씁니다. 그렇지 않으면 시트 뷰 특정 재지정이 일반 뷰포트 도면층 재지정으로 작동합니다. 이러한 경우 뷰에서 변경된 외부 참조 종속 도면층 부분이 시트에서 뷰포트 재지정으로 표시됩니다.
