다음 절차에 따라 두 벽을 모따기하십시오. 벽의 모따기는 평행하지 않은 두 벽 사이에 새 벽 세그먼트를 작성합니다. 모따기는 고유한 벽 각도 또는 건축의 세밀한 부분을 작업할 때 유용합니다.
거리 또는 각도를 지정하여 벽을 모따기할 수 있습니다.
- 거리 옵션을 사용하여 각 벽이 새 벽 세그먼트 또는 다른 벽과 만날 때까지 잘리거나 확장되어야 할 길이를 지정합니다. 모따기 거리가 모두 0인 경우 벽은 교차할 때까지 확장되지만 새 벽 세그먼트는 작성되지 않습니다.

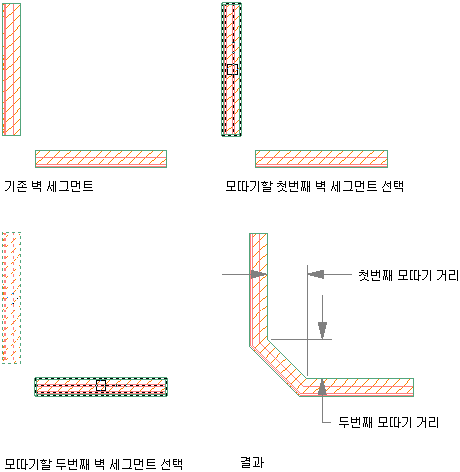

거리 옵션을 사용하여 벽 세그먼트 모따기
- 각도 옵션을 사용하여 모따기의 길이 및 첫 번째 벽과의 각도를 지정합니다.
자르기 모드 옵션을 사용하면 벽을 새 벽 세그먼트로 자르거나 연장할지(자르기 옵션) 또는 해당 끝점을 변경하지 않고 유지할지(자르기 없음 옵션) 지정할 수 있습니다. 자르기 없음을 선택하는 경우 모따기 반지름은 0보다 커야 합니다.
벽을 모따기하기 전에 벽이 동일한 스타일 및 기준선 자리맞추기를 가지고 있는지 확인합니다. 이러한 설정이 각 벽에 대해 같지 않은 경우 벽을 모따기할 때 솔루션 팁 아이콘이 표시될 수 있습니다.
- 모따기 도구가 들어 있는 도구 팔레트를 엽니다.
모따기 도구는 컨텐츠 검색기 스톡 도구 카탈로그의 제도 도구에 있습니다. 이 도구를 임의의 도구 팔레트에 추가한 후 그 도구를 사용하여 벽 및 기타 객체를 모따기할 수 있습니다.
- 모따기 도구를 선택합니다.
- 벽 모따기에 대한 기본 설정을 지정합니다.
원하는 작업... 할 일... 벽 세그먼트를 자르거나 확장하여 서로 만나게 하거나 새 벽 세그먼트의 끝점과 만나도록 하기 t(자르기)를 입력한 후 t(자르기)를 입력합니다. 벽 세그먼트의 끝점을 원래 위치에서 유지하고 새 벽 세그먼트를 그 사이에 맞추기 t(자르기)를 입력한 후 n(자르기 없음)을 입력합니다. 각도 옵션에 대한 길이 및 각도 값 지정 a(각도)를 입력합니다. 끝점부터 모따기를 시작할 벽의 점까지의 거리를 입력합니다. 모따기의 각도를 입력합니다. 거리 옵션에 대한 기본 거리 지정 d(거리)를 입력합니다. 거리 1 및 거리 2에 대한 값을 입력합니다. 새 벽 세그먼트를 작성하지 않고 벽이 만나도록 하려면 두 거리에 모두 0을 입력합니다. 거리 옵션을 벽 모따기를 위한 기본 옵션으로 지정 e(방법)를 입력한 다음 d(거리)를 입력합니다. 각도 옵션을 벽 모따기의 기본 옵션으로 지정 e(방법)를 입력한 다음 a(각도)를 입력합니다. 다중 벽 모따기 m(다중)을 입력합니다. - 첫 번째 벽을 선택합니다.
- 두 번째 벽을 선택합니다.
