HATCH(명령)

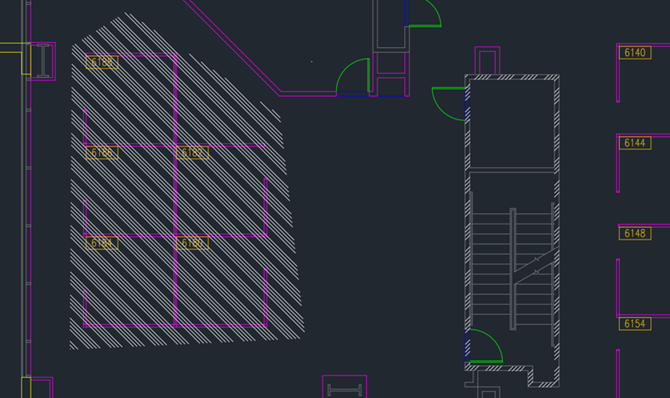

닫힌 영역이나 선택한 객체를 해치 패턴, 솔리드 채우기 또는 그라데이션 채우기로 채웁니다.

찾기

HATCH 명령은 리본 상태에 따라 다른 옵션을 제공합니다.

리본이 활성 상태인 경우 해치 작성 상황별 탭이 표시됩니다.
리본이 꺼져 있을 때는 해치 및 그라데이션 대화상자가 표시됩니다. 해치 및 그라데이션 대화상자를 사용하려는 경우 HPDLGMODE 시스템 변수 1로 설정합니다.
리본이 꺼져 있으면 HPDLGMODE 시스템 변수를 0으로 설정하여 새 HATCH 명령 옵션에 액세스합니다.

명령 프롬프트에서 -HATCH를 입력하면 옵션이 표시됩니다.

주:

메모리 및 성능 문제를 방지하기 위해 단일 해치 작업에서 작성되는 최대 해치선 수가 제한됩니다. 그러나 HPMAXLINES 시스템 변수를 사용하여 최대 해치선 수를 변경할 수 있습니다.
비연속 해치선이 포함된 해치의 성능을 유지하려면 비연속 선종류를 로드하고 설정하는 대신 미리 정의된 해치 패턴을 선택합니다. AutoCAD 2015 기반 제품부터는 HPLINETYPE 시스템 변수를 사용하면 해치에서 비연속 선종류 표시가 기본적으로 억제됩니다.
객체 스냅에서 해치 객체를 무시할지 여부를 조정하려면 OSOPTIONS 시스템 변수에서 1을 더하거나 뺍니다.

여러 방법 중에서 선택하여 해치 경계를 지정합니다.

다음과 같은 프롬프트가 표시됩니다.

내부 점 선택

지정된 점을 기준으로 닫힌 영역을 구성하는 기존 객체로부터 경계를 결정합니다.

객체 선택

선택된 객체에서 닫힌 영역을 구성하는 경계를 결정합니다.

경계 제거

현재 활성화된 HATCH 명령 중에 추가된 해치 패턴을 제거합니다. 제거할 패턴을 클릭합니다. (해치 및 그라데이션 대화상자 내에서 해치를 추가할 경우에만 사용 가능)

경계 추가

해치 패턴을 다시 추가할 수 있도록 경계 제거 모드에서 전환합니다. (해치 및 그라데이션 대화상자 내에서 해치를 추가할 경우에만 사용 가능)

그리기

지정한 점을 사용하거나 기본 기하학적 쉐이프를 작성하여 해치 또는 채우기할 새 경계를 정의합니다.

모드 옵션은 새 경계가 정의되는 방법, 면적 또는 경로를 제어합니다.

폴리선 경계나 경로에 대한 점을 지정할 때 PLINE 명령과 유사한 옵션을 사용하여 직선 및 호 세그먼트를 모두 정의할 수 있습니다. 작업이 완료되면 Enter 키를 눌러 폴리선 경계 또는 경로를 완료합니다.

주: 폴리선 경계 또는 경로를 닫으려면 닫기 옵션을 사용합니다. 첫 번째 점과 마지막 점이 일치하도록 지정하지 마십시오.

다음과 같은 옵션을 사용할 수 있습니다.

모드. 현재 해치 경계 도면 방법을 설정합니다.
- 면적. 지정된 점 또는 작성된 기본 형상 쉐이프에서 닫힌 경계를 정의합니다. 닫힌 경계의 면적은 해치 또는 채우기를 정의합니다.
- 경로. 닫힌 경계가 파생되는 열리거나 닫힌 경로를 정의합니다. 정렬 및 폭 옵션은 해치하거나 채울 닫힌 경계의 방향 및 영역을 정의합니다.
직사각형. RECTANG 명령과 동일한 옵션을 사용하여 직사각형 경계를 정의합니다.
원형 CIRCLE 명령과 동일한 옵션을 사용하여 원형 경계를 정의합니다.
선형. 그려진 경로에 대한 닫힌 경계의 정렬을 정의합니다. 경로의 중심, 내부 또는 외부에서 정렬을 설정할 수 있습니다. 경로 모드가 활성화된 경우에만 사용할 수 있습니다.
폭. 그려진 경로에서 닫힌 경계의 폭을 정의합니다. 경로 모드가 활성화된 경우에만 사용할 수 있습니다.

명령취소

현재 활성화된 HATCH 명령으로 마지막에 삽입한 해치 패턴을 제거합니다.

설정

설정을 변경할 수 있는 해치 및 그라데이션 대화상자를 엽니다.
