주: 이 스마트 블록 기능은 기술 미리보기에서 사용할 수 있습니다. 기술 미리보기란 무엇입니까?

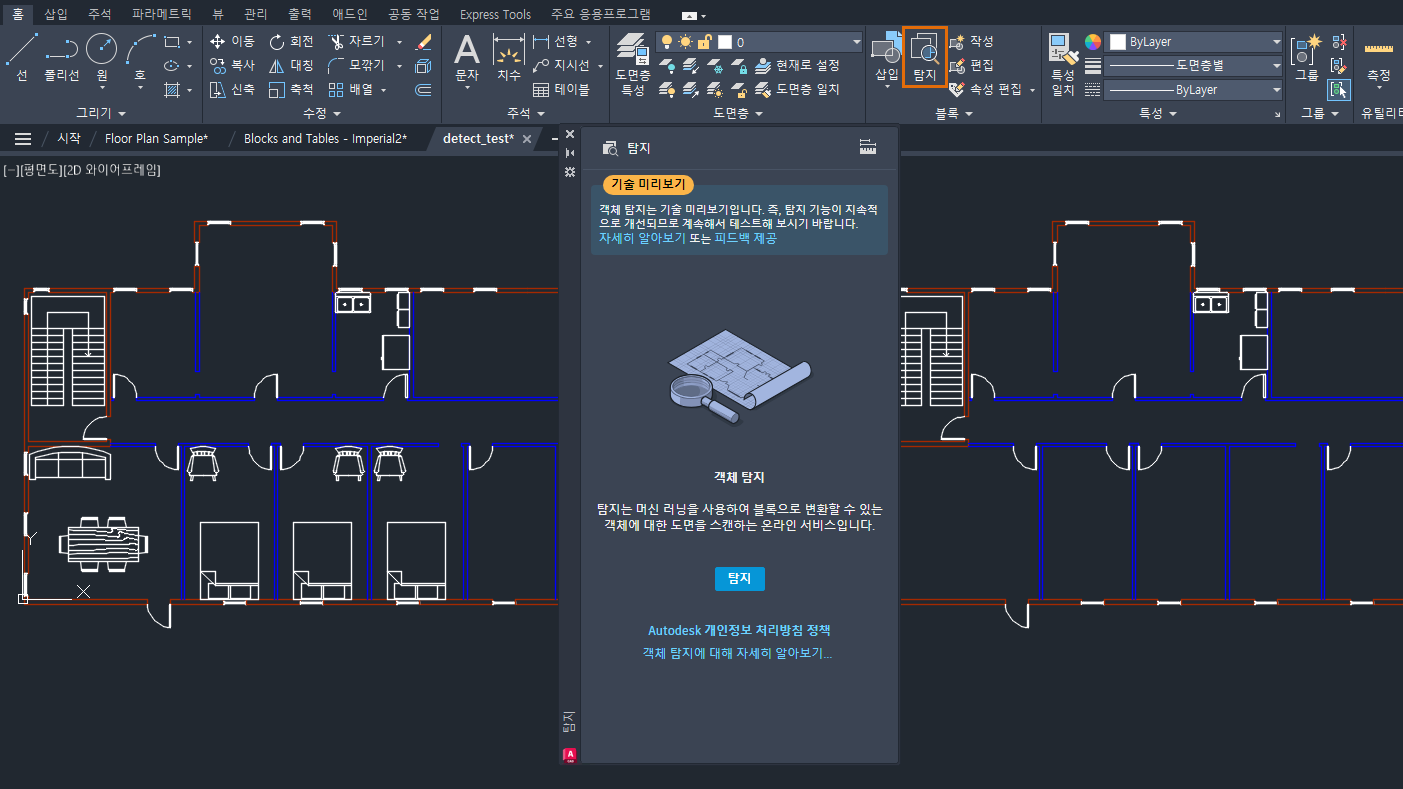

AutoCAD 2025에는 머신 러닝을 사용하여 도면을 스캔하고 블록으로 변환할 수 있는 객체를 식별하는 기술 미리보기가 포함되어 있습니다.

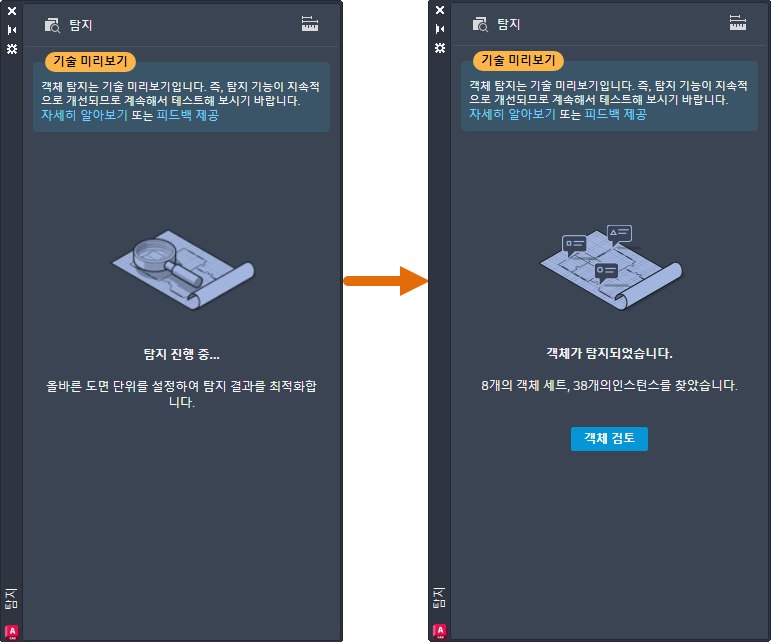

객체 탐지를 시작하면 도면의 형상이 인식을 위해 AutoCAD 머신 러닝 서비스로 전송됩니다. 서비스에서 도면을 분석하면 블록으로 변환할 수 있는 객체가 탐지되는 경우 팔레트에서 이를 알려줍니다. 식별된 인스턴스를 더 검사하고 평가하려면 객체 검토를 클릭합니다.
검토 모드에서는 도면 윈도우 맨 위에 탐지 도구막대가 표시됩니다. 이 도구막대에는 탐지 결과를 탐색하고 관리하기 위한 다양한 옵션이 있습니다. 탐지 결과는 유사한 객체 세트로 그룹화됩니다. 세트는 단일 블록의 인스턴스로 변환할 수 있는 탐지된 유사한 객체 그룹을 나타냅니다.

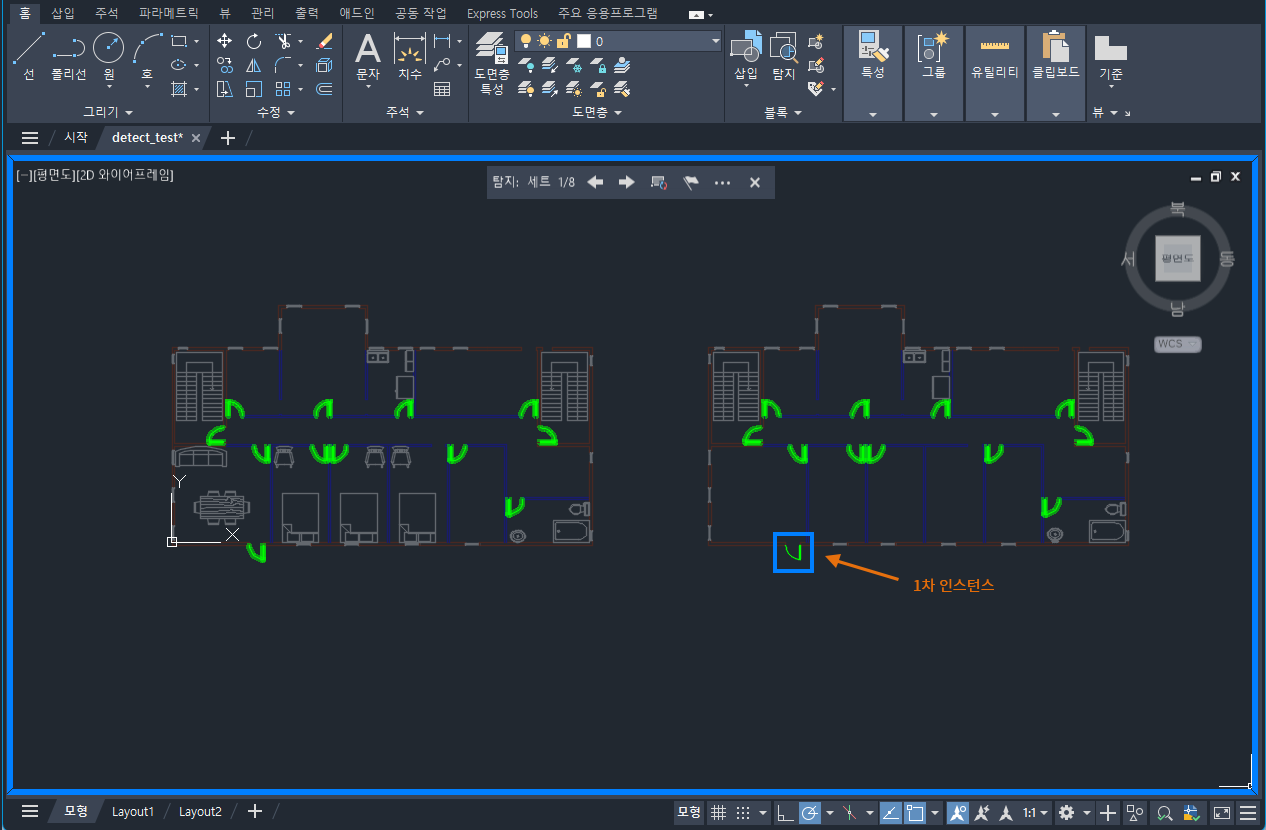

각 세트 내에서 파란색 경계로 외곽선이 그려진 1차 인스턴스는 새 블록으로 변환할 때 블록 정의로 사용됩니다. 또는 기존 블록으로 변환하도록 선택한 경우, 1차 인스턴스를 사용하여 블록의 삽입 축척과 회전을 정의합니다.

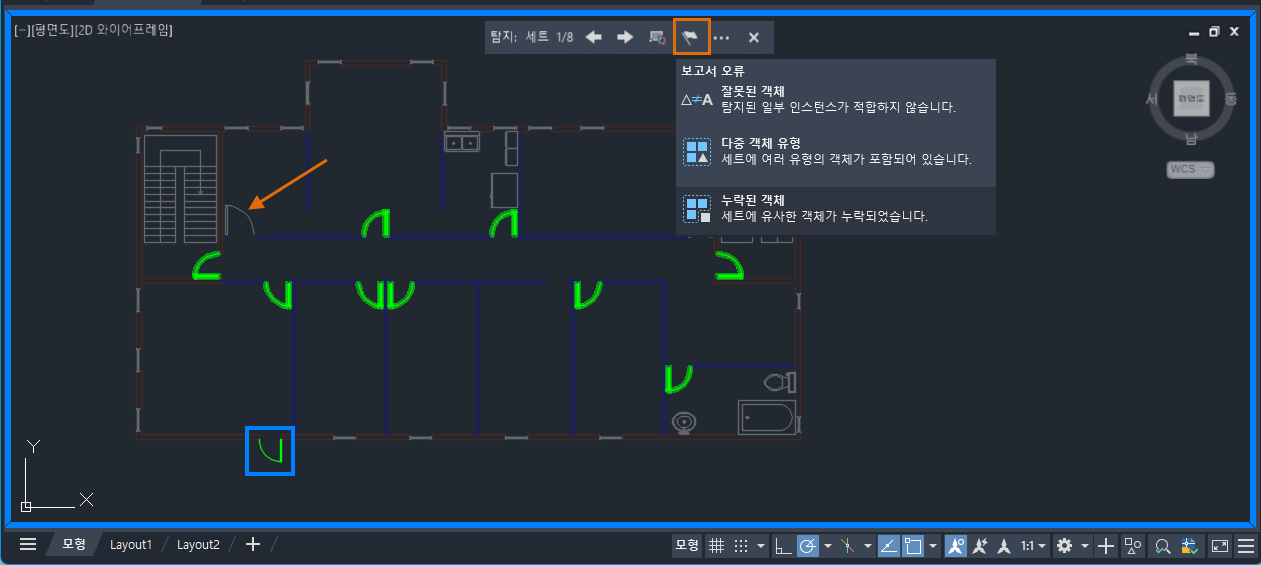

탐지 결과를 검토하는 동안 잘못된 세트 또는 인스턴스가 발생할 수 있습니다. 다음 예에서는 유사한 객체가 탐지되지 않고 세트에 포함되지 않습니다. 탐지 도구막대를 사용하여 이 오류를 보고할 수 있습니다. 오류를 보고함으로써 머신 러닝 서비스의 전반적인 성능과 정확성을 개선하는 데 기여합니다.
주요 고려 사항
객체 탐지는 기술 미리보기 기능입니다. 이는 기능을 개선하기 위해 지속적으로 노력하고 있음을 의미합니다. 다음은 몇 가지 중요한 사항입니다.
- 객체 탐지는 평면도 도면에서 작동하도록 설계되었습니다. 현재 탐지는 건축 객체를 식별하는 데 가장 적합하지만, 이번 릴리즈에서는 일부 건축 객체가 정확하게 탐지되지는 않습니다.
- 머신 러닝 알고리즘을 지속적으로 개선하여 탐지 정확도를 향상시키려면 탐지를 시작하기 전에 도면을 실제 단위로 설정하는 것이 좋습니다.
또한 다음 명령은 검토 모드에서 차단됩니다.
- BEDIT
- COMPARE
- COUNT
- COUNTLIST
- PLOT
- PUBLISH
- REFEDIT
- TRACE
- XCOMPARE
도면을 분석하고 블록으로 변환할 수 있는 객체를 빠르게 식별하면 시간 절약, 생산성 증가, 블록 변환 프로세스의 오류 감소와 같은 이점을 얻을 수 있습니다. 기능이 계속 진화함에 따라 발생하는 모든 오류에 대한 피드백 및 보고는 성능과 정확도를 향상시키는 데 중요합니다.
