스플라인 수정 정보

다양한 방법을 통해 스플라인을 편집하고 해당 기본 수학적 매개변수를 변경할 수 있습니다.

다기능 그립, SPLINEDIT 및 특성 팔레트를 사용하여 스플라인을 편집할 수 있습니다. 이러한 작업 외에도 스플라인을 자르고 연장하고 모깎기할 수 있습니다.

다기능 그립을 사용하여 스플라인 편집

다기능 그립에서는 조정 정점을 추가하고 해당 끝점에서 스플라인의 접선 방향을 변경하는 옵션을 제공합니다. 그립 위에 마우스를 놓으면 옵션 메뉴가 표시됩니다.

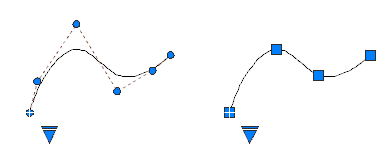

다기능 그립에서 사용 가능한 편집 옵션은 스플라인이 조정 정점을 표시하도록 설정되어 있는지 아니면 맞춤점을 표시하도록 설정되어 있는지에 따라 달라집니다. 왼쪽 스플라인에는 조정 정점이, 오른쪽 스플라인에는 맞춤점이 표시되어 있습니다.

조정 정점 표시와 맞춤점 표시 간을 전환하려면 삼각형 그립을 클릭합니다.

중요사항: 조정 정점 표시에서 맞춤점 표시로 전환하면 선택한 스플라인이 차수 3으로 자동 변경됩니다. 그 결과로 처음에 더 높은 차수의 방정식을 사용하여 작성한 스플라인의 모양도 변경됩니다.

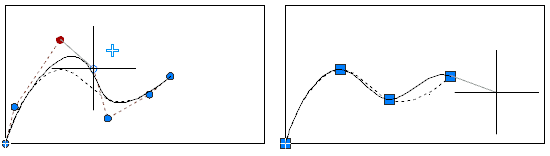

일반적으로 조정 정점을 사용하여 스플라인을 편집하면 맞춤점을 사용하여 편집할 때보다 곡선의 작은 단면 형태를 조정할 때 더욱 미세한 조정이 가능합니다.

스플라인 단면에 조정 정점을 더 삽입하면 해당 단면을 더 세부적으로 조정할 수 있지만, 이 경우 스플라인의 형태는 더 복잡해집니다. 정련 옵션을 사용하는 경우 스플라인에 매듭이 추가되어 선택한 조정 정점 하나가 두 개의 조정 정점으로 대치됩니다.

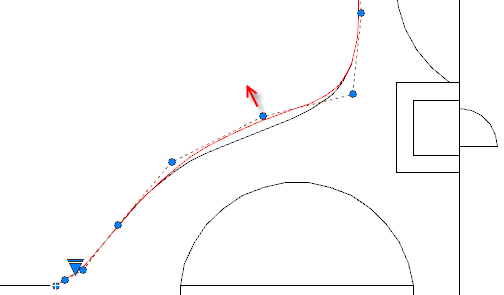

SPLINEDIT은 스플라인에 꼬임을 추가하고 선, 호, 다른 스플라인 등의 연속 객체에 스플라인을 결합하는 등의 추가 편집 옵션을 제공합니다. 그림과 같이 객체는 C0 연속성으로 스플라인에 결합됩니다.

(AutoCAD LT에서는 사용할 수 없음)

3DEDITBAR는 현재 균형을 유지하면서 스플라인의 한 부분을 이동하거나 스플라인의 지정된 기준점에서 접선의 방향과 크기를 변경할 수 있는 장치를 표시합니다. 컨트롤 옵션 메뉴를 표시하려면 장치를 마우스 오른쪽 버튼으로 클릭합니다.

그림에 나와 있는 장치는 기본 설정(점 위치 이동)입니다. 사각형 그립은 스플라인의 지정된 기준점에 있으며 스플라인의 특정 부분을 신축하는 데 사용됩니다.

빨간색 및 초록색 축 화살표 그립은 해당 방향으로 사각형 그립의 이동을 구속합니다.

팁: 그림에는 나와 있지 않지만, 사용자 쪽을 가리키는 파란색 축 화살표 그립도 있습니다. 이 축은 3D 등각투영 뷰 등의 다른 뷰에서는 표시되며, 3D에서 스플라인 형태를 수정하는 데 사용할 수 있습니다.

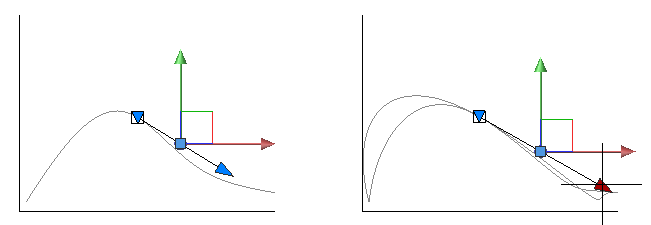

아래쪽을 가리키는 삼각형 그립을 클릭하면 아래 그림과 같이 접선 방향 이동 옵션으로 전환됩니다. 장치의 축 위치는 변경되지만 기준점은 동일하게 유지됩니다. 이 옵션을 사용하는 경우 사각형 그립을 이동하면 기준점에서 접선의 기울기가 변경됩니다.

접선 화살표 그립은 기준점에서 접선의 크기를 변경하여 기준점의 곡률 값을 높이거나 낮춥니다. 그림에서는 접선의 크기가 증가합니다.

특성 팔레트에서는 스플라인의 차수, 각 제어점의 가중치, 맞춤점과 함께 사용된 매듭 매개변수화 방법 및 스플라인이 닫혀 있는지 여부를 비롯하여 다양한 스플라인 매개변수 및 옵션에 액세스할 수 있습니다.

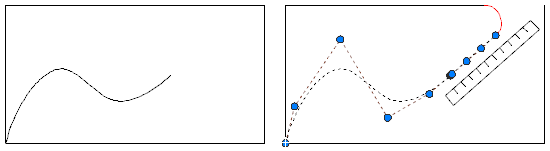

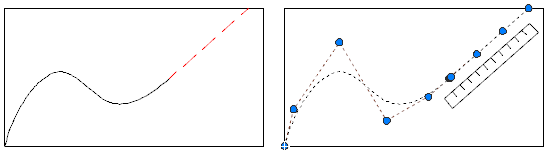

스플라인을 자르면 나머지 부분의 형태는 변하지 않고 스플라인 길이만 짧아집니다. 스플라인을 연장하면 스플라인 끝점에 접하는(C1 연속성) 선형 부분이 추가되어 스플라인이 길어집니다. 나중에 스플라인 형태를 변경하는 경우에는 선형 부분의 접촉부가 유지되지 않습니다.

스플라인을 자르면 나머지 부분의 형태는 변하지 않고 스플라인 길이만 짧아집니다.

스플라인을 모깎기하면 스플라인 및 선택한 다른 객체에 접하는 호가 작성됩니다. 선형 부분을 사용해 스플라인을 연장하여 모깎기 작업을 완료할 수 있습니다.

스플라인을 폴리선으로 변환하면 부드러운 곡선이 일련의 연결된 직선 세그먼트로 대치됩니다. 그러면 스플라인을 지원하지 않는 응용프로그램, 파일 형식 및 제조 프로세스에서 원래 쉐이프와 비슷하게 유지하면서 형상을 보다 쉽게 사용할 수 있습니다.

변환은 스플라인의 쉐이프에 맞게 조정되며 입력된 정밀도 수준에 따라 이루어집니다. 일반적으로 스플라인에서 복잡하거나 곡률이 큰 부분은 쉐이프를 정확하게 표현하기 위해 더 많은 세그먼트가 필요합니다. 정밀도 수준을 높이면 더 세부적이고 매끄러운 결과가 생성됩니다.

주: 각 스플라인에 대해 작성되는 폴리선 세그먼트 수는 정해져 있지 않습니다. 이 수는 스플라인의 쉐이프, 선택한 정밀도 수준 및 원래 곡선의 적절한 근사치를 유지하는 데 필요한 최소 상세 수준에 따라 자동으로 결정됩니다.

세그먼트 수는 다음 프로세스를 통해 결정됩니다.

쉐이프 평가. 스플라인의 곡률을 확인하기 위해 여러 위치에서 스플라인이 평가됩니다. 일반적으로 곡률이 큰 영역은 쉐이프를 정확하게 표현하기 위해 더 많은 세그먼트가 필요합니다.
상세 수준 결정. 스플라인의 곡률과 입력된 정밀도 수준에 따라 적절한 세그먼트 수가 결정됩니다. 정밀도의 범위는 0%에서 99%까지입니다. 정밀도 값이 높을수록 원래 스플라인을 더 가깝게 따르는 더 세부적이고 매끄러운 결과가 생성됩니다.
완만한 곡선의 상세 수준 유지. 곡률이 매우 작은 스플라인은 이렇게 하지 않으면 너무 적은 세그먼트가 생성될 수 있습니다. 결과가 지나치게 거칠어지는 것을 방지하기 위해 최소 상세 수준이 유지되고 필요한 경우 세그먼트가 추가됩니다.
