기호 간 이동

AutoCAD Electrical 도구 세트 검색 유틸리티를 사용하여 프로젝트 도면 세트에서 구성요소 참조 간에 빠르게 이동합니다.

1. AEGS가 활성 프로젝트가 아니면 프로젝트 관리자에서 AEGS를 마우스 오른쪽 버튼으로 클릭하고 활성화를 선택합니다.
2. 프로젝트 관리자에서 AEGS를 두 번 클릭하여 도면 리스트를 확장합니다.
3. 프로젝트 관리자의 프로젝트 도면 리스트에서 AEGS04.dwg를 두 번 클릭합니다.
4. 첫 번째 래더 열의 왼쪽 상단을 줌합니다.
5. 프로젝트 탭 기타 도구 패널 검색 드롭다운 검색을 클릭합니다. 찾기
6. 릴레이 코일 CR407에서 아무 곳이나 클릭합니다.

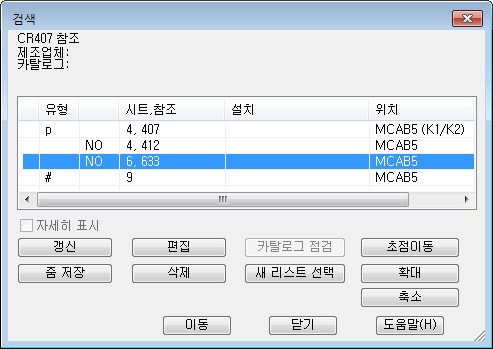

   CR407의 모든 복제가 검색 대화상자에 나타납니다.


7. 시트 6에 있는 참조를 선택합니다.
8. 이동을 클릭합니다.


   시트 6에 있는 CR407 복제가 검색되어 검색 대화상자 옆에 있는 도면에 표시됩니다.


9. 시트 9에 있는 참조를 선택합니다.
10. 이동을 클릭합니다.

    검색 대화상자의 옵션을 사용하면 구성요소를 편집하거나 삭제할 수 있습니다.

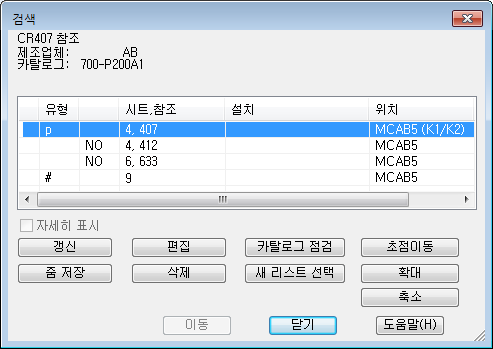

11. 검색 대화상자의 첫 번째 항목을 두 번 클릭하여 원래 AEGS04.dwg 도면으로 돌아갑니다.
12. 닫기를 클릭합니다.
    주: AutoCAD Electrical 도구 세트에서 검색 중에 도면이 변경되었음을 감지하면 도면 파일이 저장됩니다.
