선종류로 작업하려면

도면에서 선종류를 로드 및 언로드합니다. 객체의 선종류 및 선종류 축척을 설정합니다.

선종류 로드

1. 홈 탭 특성 패널 선종류 드롭다운 리스트를 클릭합니다. 찾기
2. 기타를 클릭합니다.
3. 선종류 관리자 대화상자에서 로드를 클릭합니다.
4. 선종류 로드 또는 다시 로드 대화상자에서 다음 방법 중 하나를 사용합니다.
   • 로드할 선종류를 선택합니다.
   • 파일을 클릭하여 선종류 정의(LIN) 파일을 열고 로드할 선종류를 선택합니다.
5. 확인을 클릭하여 각 대화상자를 닫습니다.

선종류 언로드

1. 홈 탭 특성 패널 선종류 드롭다운 리스트를 클릭합니다. 찾기
2. 기타를 클릭합니다.
3. 선종류 관리자 대화상자에서 선종류를 선택하고 삭제를 클릭합니다.

다음과 같은 선종류는 언로드할 수 없습니다.

• BYLAYER
• BYBLOCK
• CONTINUOUS
• 현재 사용 중인 선종류

주: 도면에서 사용되지 않는 모든 선종류를 제거하려면 PURGE 명령을 사용합니다.

새 객체에 대해 선종류 설정

모든 객체는 현재 선종류를 사용하여 작성됩니다. 객체를 선택하지 않으면 현재 선종류가 리본의 홈 탭, 특성 패널에 표시됩니다.

1. 홈 탭 특성 패널 선종류 드롭다운 리스트를 클릭합니다. 찾기
2. 선종류를 클릭하여 현재로 만듭니다.

주: 사용하려는 선종류가 드롭다운 리스트에 없으면 선종류를 로드합니다.

선택한 객체의 선종류 변경

1. 객체를 선택합니다.
2. 도면 영역에서 마우스 오른쪽 버튼을 클릭하고 바로 가기 메뉴에서 특성을 선택합니다.
3. 특성 팔레트에서 선종류를 클릭한 다음 아래쪽 화살표를 클릭합니다. 드롭다운 리스트에서 객체에 지정할 선종류를 선택합니다.
4. 선택을 제거하려면 Esc 키를 누릅니다.

새 객체에 대해 선종류 축척 설정

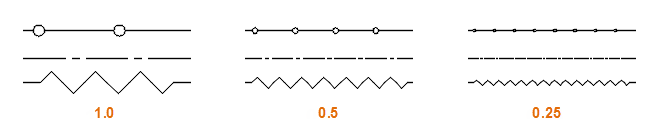

선종류 축척은 도면 단위당 선종류 패턴의 반복 간격과 크기를 조정합니다.

1. 홈 탭 특성 패널 선종류 드롭다운 리스트를 클릭합니다. 찾기
2. 기타를 클릭합니다.
3. 선종류 관리자에서 상세 정보 표시를 클릭합니다.
4. 현재 객체 축척에 새 값을 입력합니다.

선택한 객체의 선종류 축척 변경

1. 객체를 선택합니다.
2. 도면 영역에서 마우스 오른쪽 버튼을 클릭하고 바로 가기 메뉴에서 특성을 선택합니다.
3. 특성 팔레트에서 선종류 축척을 클릭하고 새 값을 입력합니다.

모든 객체의 선종류 축척 변경

1. 홈 탭 특성 패널 선종류 드롭다운 리스트를 클릭합니다. 찾기
2. 기타를 클릭합니다.
3. 선종류 관리자에서 상세 정보 표시를 클릭합니다.
4. 전체 축척 비율에 새 값을 입력합니다.

주: 객체의 현재 선종류 축척에 전체 축척 비율을 곱하면 표시되는 선종류 축척을 구할 수 있습니다.

새 2D 폴리선에 대해 선종류 표시 스타일 설정

1. 명령 프롬프트에서 plinegen을 입력합니다.
2. 다음 중 하나를 수행합니다:
   • 각 세그먼트에서 선종류 패턴을 가운데에 맞추고 각 세그먼트를 대시 또는 점으로 시작하려면 0을 입력합니다.
   • 세그먼트에 관계없이 2D 폴리선의 전체 길이에서 선종류 패턴이 중단되지 않도록 유지하려면 1을 입력합니다.

주: 선종류 표시 스타일을 설정해도 기존 폴리선에는 영향을 주지 않습니다.

선택한 2D 폴리선의 선종류 표시 스타일 변경

1. 변경할 2D 폴리선을 선택합니다.
2. 도면 영역을 마우스 오른쪽 버튼으로 클릭한 다음 특성을 선택합니다.
3. 특성 팔레트에서 선종류생성을 클릭한 다음 아래쪽 화살표를 클릭합니다.
4. 다음 중 하나를 수행합니다:
   • 폴리선 세그먼트에 관계없이 선종류를 표시하려면 사용을 선택합니다.
   • 각 세그먼트를 중심으로 선종류를 표시(대시나 점으로 시작하고 끝남)하려면 사용 안 함을 선택합니다.
