SPLINEDIT(명령)

스플라인의 매개변수를 수정하거나 스플라인 맞춤 폴리선을 스플라인으로 변환합니다.

액세스 방법

도구 세트: 제도 탭 > 수정 패널 > 스플라인 편집.

주: 기본적으로 숨겨져 있습니다. 을 클릭하면 도구 세트 패널에 아이콘이 표시됩니다.

조정 정점의 수와 가중치, 맞춤 공차 및 시작/끝 접선 등 스플라인을 정의하는 데이터를 수정합니다.

주: 스플라인 맞춤 폴리선을 선택한 후 SPLINEDIT을 즉시 종료하더라도 SPLINEDIT은 스플라인 맞춤 폴리선을 스플라인으로 자동 변환합니다.

스플라인을 정의하는 데이터는 제어 프레임 또는 맞춤점의 두 형식 중 하나로 표시됩니다. 이 형식은 스플라인을 원래 작성한 방법(그립 메뉴에서 옵션 선택/SPLINEDIT에서 옵션 사용)에 따라 바뀔 수 있습니다.

다음 데이터를 변경할 수 있습니다.

주: 조정 정점 표시에서 맞춤점 표시로 전환하면 선택한 스플라인이 차수 3으로 자동 변경됩니다. 그 결과로 처음에 더 높은 차수의 방정식을 사용하여 작성한 스플라인의 모양도 변경됩니다. 또한 양의 공차 값을 사용하여 스플라인을 작성한 경우에는 맞춤점이 스플라인의 매듭에 재배치되며 공차 값이 0으로 재설정됩니다.

다음과 같은 프롬프트가 표시됩니다.

스플라인 선택

수정할 스플라인을 지정합니다.

닫기/열기

선택한 스플라인이 열려 있는지 닫혀 있는지에 따라 다음 옵션 중 하나가 표시됩니다. 열린 스플라인에는 끝점이 두 개 있는 반면 닫힌 스플라인은 루프를 형성합니다.

닫기

마지막 점이 첫 번째 점과 일치하도록 정의하여 열린 스플라인을 닫습니다. 기본적으로 닫힌 스플라인은 주기 곡선이므로 전체 곡선을 따라 곡률 연속성(C2)이 유지됩니다.

열기

스플라인을 원래 작성할 때 지정한 첫 번째 점과 마지막 점 사이의 최종 곡선 세그먼트를 제거하여 닫힌 스플라인을 엽니다.

결합

선택한 스플라인을 일치하는 끝점에서 다른 스플라인, 선, 폴리선 및 호와 결합하여 더 큰 스플라인을 형성합니다. 객체는 결합된 점에서 꼬임과 결합됩니다(C0 연속성).

맞춤 데이터

다음과 같은 옵션을 사용하여 맞춤점 데이터를 편집합니다.

추가
스플라인에 맞춤점을 추가합니다.

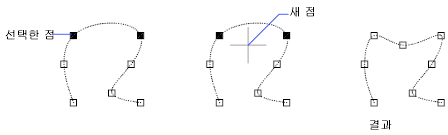

맞춤점을 선택한 후에 다음 맞춤점(자동으로 강조됨) 방향으로 스플라인에 추가할 새 맞춤점을 지정합니다.

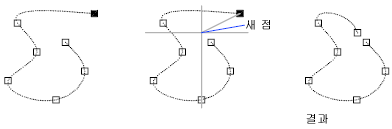

열린 스플라인에서 마지막 맞춤점을 선택하면 새 맞춤점이 스플라인 끝에 추가됩니다.

열린 스플라인에서 첫 번째 맞춤점을 선택하면 새 맞춤점을 첫 번째 점 앞에 추가할지 뒤에 추가할지를 지정할 수 있습니다.

닫기/열기
선택한 스플라인이 열려 있는지 닫혀 있는지에 따라 다음 옵션 중 하나가 표시됩니다. 열린 스플라인에는 끝점이 두 개 있는 반면 닫힌 스플라인은 루프를 형성합니다.
  • 닫기. 마지막 점이 첫 번째 점과 일치하도록 정의하여 열린 스플라인을 닫습니다. 기본적으로 닫힌 스플라인은 주기 곡선이므로 전체 곡선을 따라 곡률 연속성(C2)이 유지됩니다.
  • 열기. 스플라인을 원래 작성할 때 지정한 첫 번째 점과 마지막 점 사이의 최종 곡선 세그먼트를 제거하여 닫힌 스플라인을 엽니다.
삭제
선택한 맞춤점을 스플라인에서 제거합니다.
꼬임
스플라인의 지정된 위치에서 매듭 및 맞춤점을 추가합니다. 해당 점에서는 접선 또는 곡률 연속성이 유지되지 않습니다.
이동
맞춤점을 새 위치로 이동합니다.
  • 새 위치. 선택한 맞춤점을 지정된 위치로 이동합니다.
  • 다음. 다음 맞춤점을 지정합니다.
  • 이전. 이전 맞춤점을 지정합니다.
  • 점 선택. 스플라인에서 임의의 맞춤점을 지정합니다.
소거
스플라인의 맞춤 데이터를 조정 정점으로 대치합니다.
접선
스플라인의 시작 접선 및 끝 접선을 변경합니다. 접선 방향을 설정할 점을 지정합니다. 직교, 평행 등의 객체 스냅을 사용할 수 있습니다.
  • 접선 지정. (닫힌 스플라인에 사용 가능) 마감점에서 새 접선 방향을 지정합니다.
  • 시스템 기본값. 기본 끝 접선을 계산합니다.
공차

새 공차 값을 사용하여 기존 맞춤점에 스플라인을 다시 맞춥니다.

종료
이전 프롬프트로 복귀합니다.

정점 편집

다음과 같은 옵션을 사용하여 제어 프레임 데이터를 편집합니다.

추가
두 기준 조정 정점 간에 있는 지정한 점에 새 조정 정점을 추가합니다.
삭제
선택한 조정 정점을 제거합니다.
순서 올리기
스플라인의 다항식 순서를 높입니다(차수+1). 그러면 스플라인 전체에서 조정 정점의 수가 늘어납니다.

최대값은 26입니다.

이동

선택한 조정 정점을 재배치합니다.

  • 새 위치
  • 다음
  • 이전
  • 점 선택
가중치
지정한 조정 정점의 가중치를 변경합니다.
  • 새 가중치. 지정한 조정 정점에서 새 가중치 값을 기반으로 스플라인을 다시 계산합니다. 값이 클수록 스플라인이 조정 정점에 가깝게 당겨집니다.
종료
이전 프롬프트로 복귀합니다.

폴리선으로 변환

스플라인을 폴리선으로 변환합니다.

정밀도 값은 결과로 생성되는 폴리선이 스플라인과 일치하는 정도를 결정합니다. 유효한 값은 0에서 99 사이의 정수입니다.

주: 정밀도 값이 높을수록 성능은 낮아집니다.

PLINECONVERTMODE 시스템 변수는 선 또는 호 세그먼트로 폴리선을 작성할지 결정합니다.

DELOBJ 시스템 변수는 원래 스플라인이 유지되는지 여부를 결정합니다.

반전

스플라인의 방향을 반전합니다. 이 옵션은 주로 타사 응용프로그램에 사용됩니다.

명령 취소

마지막 작업을 취소합니다.

종료

명령을 종료합니다.
