표면 분석 도구는 표면의 연속성, 곡률 및 기울기 각도를 확인합니다.
표면 분석 도구를 사용하여 제조 전에 표면 및 곡선을 확인합니다. 분석 도구에는 다음 기능이 포함되어 있습니다.

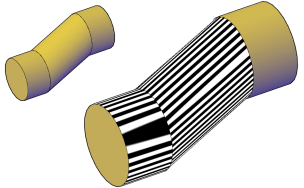

- 지브라 분석. 평행선을 모형에 투영하여 표면 연속성을 분석합니다.
- 곡률 분석. 색상 그라데이션을 표시하여 표면 곡률이 높은 영역과 낮은 영역을 계산합니다.
- 기울기 분석. 모형이 부품과 주물 사이에서 적절한 기울기 각도를 이루고 있는지 계산합니다.
주: 분석 도구는 3D 비주얼 스타일에서만 작동하며 2D에서는 작동하지 않습니다.
