2D 객체에 3D 두께 추가 정보

두께 특성을 사용하여 객체를 3D 모양으로 표현합니다.

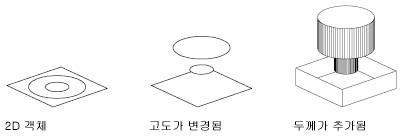

객체의 3D 두께는 객체가 3D에서 해당 위치의 위 또는 아래로 연장되는 거리입니다. 양의 두께는 위(양의 Z 방향)로 연장되고 음의 두께는 아래(음의 Z 방향)로 연장됩니다.

객체가 작성될 때 UCS의 방향이 Z 방향을 결정합니다. 두께가 있는 객체는 음영처리할 수 있으며 해당 객체 뒤에 다른 객체를 가릴 수 있습니다.

두께 특성은 다음과 같은 유형의 객체 모양을 바꿉니다.

• 2D 솔리드
• 호
• 원
• 선
• 폴리선(스플라인 맞춤 폴리선, 직사각형, 폴리곤, 경계 및 도넛 포함)
• 문자(SHX 문자 글꼴을 사용하여 단일 행 문자 객체로 작성한 경우에만)
• 점

다른 객체 유형의 두께 특성을 변경해도 모양이 달라지지 않습니다.

THICKNESS 시스템 변수를 설정하여 작성한 새 객체의 기본 두께 특성을 설정할 수 있습니다. 기존 객체의 경우 특성 검사기 팔레트에서 두께 특성을 변경합니다.

3D 두께는 객체에 대해 균일하게 적용됩니다. 단일 객체에서 서로 다른 두께를 지정할 수 없습니다.

객체에 대한 두께 효과를 보려면 3D 관측점을 변경해야 할 수도 있습니다.

주: THICKNESS 변수가 새로운 2D 객체에 대한 돌출된 두께를 설정하더라도 이러한 객체는 여전히 2D 객체입니다. THICKEN 명령은 표면 객체에 체적을 추가하여 해당 객체를 3D 솔리드로 변환합니다.
