HELIX(명령)

2D 나선 또는 3D 스프링을 작성합니다.

액세스 방법

도구 세트: 제도 탭 > 그리기 패널 > 나선.

주: 기본적으로 숨겨져 있습니다.

을 클릭하면 도구 세트 패널에 아이콘이 표시됩니다.

메뉴: 그리기 > 나선.

나선을 SWEEP 명령의 스윕 경로로 사용하여 스프링, 스레드 및 원형의 계단을 만듭니다.

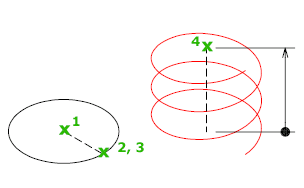

다음과 같은 프롬프트가 표시됩니다.

밑면의 중심점

나선 기준점의 중심을 설정합니다.

밑면 반지름

나선의 밑면 반지름을 지정합니다.

처음에 기본 밑면 반지름은 1로 설정됩니다. 도면 세션 동안에 밑면 반지름에 대한 기본값은 항상 임의의 솔리드 기본체 또는 나선에 대해 이전에 입력된 밑면 반지름 값입니다.

지름(밑면)

나선의 기준 지름을 입력합니다.

처음에 기본 기준 지름은 2로 설정됩니다. 도면 세션 동안에 기준 지름에 대한 기본값은 항상 이전에 입력된 기준 지름값입니다.

상단 반지름

나선의 상단 반지름을 지정합니다. 기본값은 항상 밑면 반지름 값입니다.

밑면 반지름과 상단 반지름을 둘 다 0(영)으로 설정할 수는 없습니다.

지름(상단)

나선 상단의 크기를 설정하려면 지름 값을 사용합니다. 상단 지름의 기본값은 항상 기준 지름의 값입니다.

나선 높이 지정

나선의 높이를 설정합니다.

축 끝점

나선 축의 끝점 위치를 지정합니다. 축 끝점은 3D 공간의 어느 곳에나 위치할 수 있습니다. 축 끝점은 나선의 길이 및 방향을 정의합니다.

회전

나선의 회전(선회) 수를 지정합니다. 나선의 회전 수는 500을 초과할 수 없습니다.

최초에 회전 수의 기본값은 3입니다. 도면 세션 동안에 회전 수의 기본값은 항상 이전에 입력된 회전 수입니다.

회전 높이

나선 안에서 하나의 완전한 회전의 높이를 지정합니다.

나선의 회전 수는 회전 높이 값이 지정되면 자동으로 업데이트 됩니다. 나선의 회전 수가 지정되는 경우 회전 높이에 값을 입력할 수 없습니다.

비틀기

나선이 비틀어지는 방향을 지정합니다.
