PLANESURF(명령)

평면 표면을 작성합니다.

액세스 방법

도구 세트: 모델링 탭 > 표면 패널 > 표면 드롭다운 > 평면형 표면.

메뉴: 그리기 > 3D 모델링 > 표면 > 평면형.

요약

닫힌 객체를 선택하거나 직사각형 표면의 반대 구석을 선택하여 평면 표면을 작성할 수 있습니다. 먼저 선택 선택을 지원하며 닫힌 프로파일에서 평면 표면을 생성합니다. 명령을 사용하여 곡면의 구석을 지정할 때 곡면은 작업 평면에 평행으로 작성됩니다.

SURFU 및 SURFV 시스템 변수는 곡면에 표시되는 줄의 수를 조정합니다.

프롬프트 리스트

다음과 같은 프롬프트가 표시됩니다.

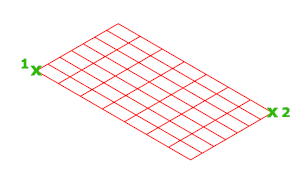

첫 번째 구석 지정 또는 [객체(O)]: 평면 표면의 첫 번째 점을 지정합니다.

반대 구석 지정: 평면 표면에 대한 두 번째 점(다른 구석)을 지정합니다.

객체

객체를 선택하여 평면 표면 또는 자른 표면을 작성합니다. 닫힌 영역을 구성하는 닫힌 객체 또는 여러 객체를 선택할 수 있습니다.

REGION 명령과 유사하게 유효한 객체에는 선, 원, 호, 타원, 타원형 호, 2D 폴리선, 평면형 3D 폴리선 및 평면형 스플라인이 포함됩니다.

DELOBJ 시스템 변수는 표면 작성 시 선택한 객체를 자동으로 삭제할지 아니면 객체 삭제 프롬프트를 표시할지를 조정합니다.
