기하학적 구속조건을 사용하여 표면을 구속 및 제한합니다.
표면 프로파일에 기하학적 구속조건 사용

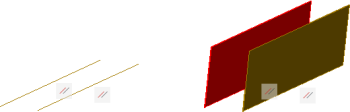

2D 제도와 마찬가지로, 기하학적 구속조건을 사용해 3D 표면의 이동을 제한할 수 있습니다. 예를 들어 표면이 다른 객체와 직교 또는 평행인 위치에 고정된 상태로 유지되도록 지정할 수 있습니다. 아래 예제에서는 간격띄우기 표면이 원본 표면과 평행한 위치에 잠겨 있습니다.
구속조건은 표면 자체가 아니라 표면을 작성하는 데 사용된 2D 프로파일 객체에 적용됩니다. 표면이나 모서리 하위 객체가 아닌 윤곽 곡선을 선택하는지 확인하려면 선택 순환을 사용합니다.
