AutoCAD MEP 2025 툴셋는 객체 기반 CAD 응용프로그램입니다. 응용프로그램에 설계할 때는 기계, 전기 및 위생 시스템의 실제 구성요소를 나타내는 객체의 큰 집합을 사용합니다. 이러한 객체의 예로는 덕트, 파이프, 케이블 트레이, 관, 모든 유형의 부속 및 공기 조화기, 전기 변압기 및 분수식 식수대와 같은 장비(소프트웨어에서는 다중 뷰 부품이라고 함)가 있습니다.
AutoCAD MEP 2025 툴셋 객체는 선, 호 및 기타 표준 AutoCAD 객체로 구성되어 있을 뿐만 아니라 객체가 표현하는 실제 구성요소처럼 작동하고 서로를 지능적으로 연결하며 2차원(2D) 또는 3차원(3D) 컨텍스트에서 표시될 수 있도록 하는 정보도 포함하고 있습니다. 객체에는 특히 해당 객체에 지능적으로 연결하고 쉐이프, 크기 및 시스템과 같은 정보를 전송할 수 있는 연결구라는 연결 점이 설계되어 있습니다.
한 예로 HVAC 시스템 도면에 VAV(Variable Air Volume) 상자를 삽입한 후 해당 연결구 중 하나에서 덕트를 그릴 수 있습니다. 덕트를 그리면 소프트웨어는 VAV 상자의 연결구 크기와 쉐이프를 감지하고 표시된 것처럼 적절한 덕트 세그먼트를 그립니다.

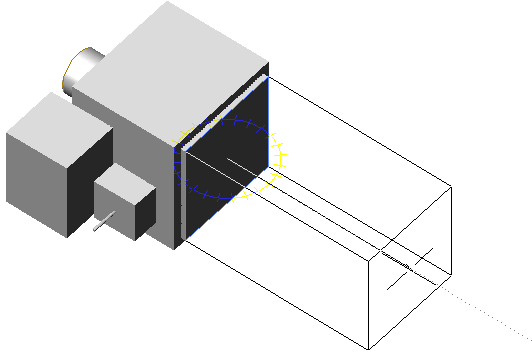

VAV 상자에서 덕트 그리기
예제를 계속하려면 같은 방식으로 지능적으로 모두 연결되는 추가 덕트 세그먼트, 부속품 및 HVAC 장비를 그리고 연결할 수 있습니다. 그렇게 하면 소프트웨어에서는 해당 연결을 유지하도록 런에 객체를 삽입하고 조정합니다. 예를 들어, 덕트 세그먼트를 배치할 때 적절한 크기의 부속품을 삽입합니다. 또한 세그먼트의 크기를 변경하는 경우 적절한 크기의 트랜지션을 삽입합니다.
객체의 속성을 감지하고 이에 따라 작동하여 시스템의 연결을 유지하는 기능은 소프트웨어의 중요한 측면입니다. 이를 통해 완전하게 연결된 시스템을 신속하게 설계하고 시스템 수정 시 해당 연결을 보존할 수 있습니다.
