급수관 크기 조정

위험: 급수 시스템을 수정한 경우 관의 크기를 조정해야 합니다.
  1. 급수 시스템의 제도를 완료합니다.
  2. 시스템 유형이 온수 또는 냉수인 런을 선택합니다. 런을 선택한 후 유량, 속도 및 관 지름을 확인할 런의 점을 지정합니다.
  3. 다음을 클릭합니다. 관 탭 계산 패널 관 크기 조정 .
    주: 런의 크기를 조정하지 않고 크기 조정 값을 계산하려면 분석 탭위생 패널위생관 크기 조정을 클릭하여 크기 조정 계산기에 액세스한 다음 명령 프롬프트에서 Enter 키를 누릅니다.

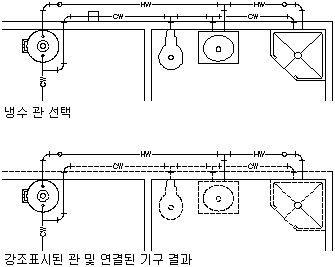

    다음 도면에 나오는 것처럼 해당 관에 연결된 모든 관, 부속, 기구 및 해당 관으로부터의 다운스트림이 강조표시됩니다.

  4. 급수관 크기 조정 대화상자의 설계 값 아래에서 다음과 같은 크기 조정 매개변수 값을 정의합니다.

    밸브 및 부속에 대한 상당 관 길이

    관경 결정 테이블에 대해 균일 위생 코드와 같은 적용 가능한 코드를 기반으로 작성한 관경 결정 테이블 정의를 선택하고 그 정확도를 확인합니다.

    팁: 정확도를 확인하기 위해 테이블 정의를 검토하려면 관경 결정 테이블 아이콘을 클릭합니다.

    적절한 관 크기

    속도 제한을 선택하고 런에 지정할 최대 속도를 입력합니다. 이 설정은 관 내의 흐름 속도가 특정 값을 초과하지 못하게 하여 수격 현상 같은 문제를 방지합니다.

    건물로 유입되는 수압의 크기

    소스에서의 압력 값을 입력합니다. 예를 들어, 건물 소스에서의 압력은 가압 펌프에서 발생할 수 있습니다.

    최소 압력 크기

    압력-가장 높은 기구 값을 입력합니다. 예를 들어, 입면 80피트에 있는 3층 화장실 기구로 물이 유입되려면 15psi가 필요할 수 있습니다. 이 설정을 사용하면 급수 런의 가장 높은 기구에 최소 압력 크기를 제공할 수 있으므로 적절한 흐름을 유지할 수 있습니다.

    관 크기 조정에 관련된 매개변수에 대한 자세한 내용은 급수 관경 결정에 대한 설계 값 지정을 참고하십시오.

    급수관 크기 조정 대화상자의 편집 불가능 섹션에는 크기 조정 계산 결과가 포함됩니다. 자세한 내용은 급수관 크기 조정 결과 검토를 참고하십시오.

  5. 확인을 클릭하여 시스템의 크기를 조정합니다.
