Subassembly Composer의 ApplyAOR 옵션은 난간 횡단구성요소가 순서도에 표시될 때 그러한 횡단구성요소의 점 및 링크에 다음과 같은 영향을 줍니다.
- 순서도의 항목에 ApplyAOR을 지정하기 전에는 캔트를 적용할 때 지오메트리가 조정되지 않습니다.
- 순서도의 항목에 대해 ApplyAOR을 지정한 후 ApplyAOR이 지정된 항목에 직접 또는 간접적으로 종속되도록 작성된 지오메트리는 캔트를 적용할 때 조정됩니다.
이러한 영향 때문에 하나 이상의 링크에 대한 ApplyAOR 옵션을 지정하여 원하는 캔트 동작을 얻을 수 있고, 순서도에서 해당 링크에 종속된 기타 후속 점 및 링크를 만들 수 있습니다.
ApplyAOR이 지정된 항목에 종속된 지오메트리가 올바르게 업데이트되는지 확인하기 위해 Subassembly Composer에서 유효성 검사 프로세스가 수행됩니다.
캔트 탭에서 캔트 미리보기 값이 정의되고 Subassembly Composer에서 점 시작점(SP)과 끝점(EP)을 연결하는 링크에 대해 ApplyAOR 확인란을 선택한 경우 새 링크 작업 전에 두 점 중 하나(SP 또는 EP)를 다른 점이나 링크에서 참조하면 순서도와 링크 모두에 빨간색 오류 표식기가 표시됩니다. 커서를 링크의 오류 표식기 위에 두면 세부 오류 메시지가 표시됩니다.
캔트 유효성 검사 예
다음 예는 유효성 검사 프로세스와 오류 해결 방법을 보여줍니다.
- P2와 P3을 모두 P1에서 참조합니다.
- L1은 P1에서 P3에 정의됩니다.
- LeftRail 및 RightRail을 포함하는 캔트 미리보기 값이 캔트 탭에서 정의됩니다.
L1에 대해 ApplyAOR을 선택한 경우 오류 표식기가 링크에 표시됩니다.
P2는 P1에서 참조되고, P2를 L1에서 ApplyAOR 작업 전에 실행하기 때문에 P2 위치가 캔트에 대해 올바르게 조정되지 않아 오류 표식기가 표시됩니다.

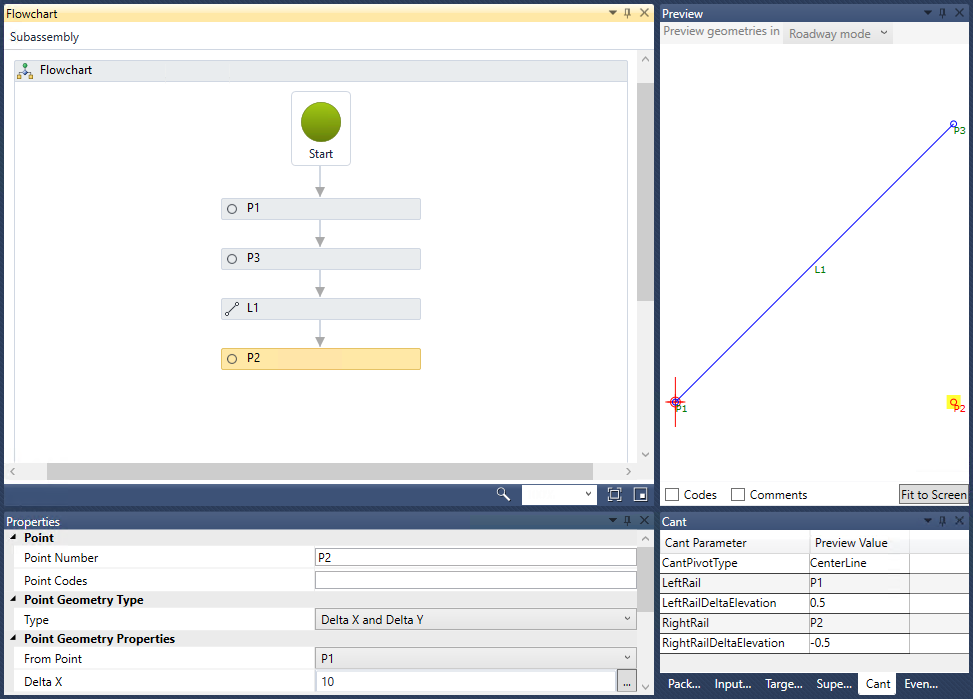

이 문제를 해결하려면 아래 그림에 표시된 대로 P2를 L1 뒤로 이동해야 합니다.
다음 그림은 P3에서 작성된 P4라고 하는 새 점이 추가된 것을 보여줍니다. L1을 실행하면 P4의 위치도 P3과 함께 조정됩니다.
캔트를 사용하는 기존 횡단구성요소 PKT 파일 업데이트
이전에 작성한 횡단구성요소 PKT 파일을 Subassembly Composer에서 열 때 점 또는 링크 작성 시 위의 예에 표시된 것과 비슷한 오류가 있으면 오류 표식기가 표시됩니다.
이 문제를 해결하려면 위의 예에 표시된 대로 점 및 링크의 시퀀스를 수정합니다.
