Define Variable

Define Variable

매개변수에 대한 값 또는 계산을 지정한 다음 후속 계산에서 변수로 재사용합니다.

특성

특성 패널에서 다음 매개변수를 지정합니다 .

Variable
Name	변수 이름을 지정합니다.
Variable Type	변수 유형을 지정합니다. 정수 실수(Double) String 예/아니오 측면 편경사 편경사 회전 축 경사 방향 지수 피벗
Default	지오메트리 요소가 변수를 참조할 때 적용되는 값을 지정합니다. [...]을 클릭해서 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다. 다음 표는 고유한 변수 유형에 대한 유효한 값을 나열합니다. Variable Type 유효한 값 측면 없음 왼쪽 오른쪽 편경사 없음 LeftInsideLane LeftInsideShoulder LeftOutsideLane LeftOutsideShoulder RightInsideLane RightInsideShoulder RightOutsideLane RightOutsideShoulder 편경사 회전 축 이 변수는 회전의 편경사 축 지원 여부를 지정합니다. 지원 지원 안 됨 경사 방향 AwayFromCrown TowardsCrown 지수 피벗 이 변수는 횡단구성요소에 회전의 편경사 축에 대한 잠재적 피벗점이 있는지 여부를 지정합니다. 예 아니오
Miscellaneous
Comment	변수에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다.

예제

이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.

Define Variable Example.pkt

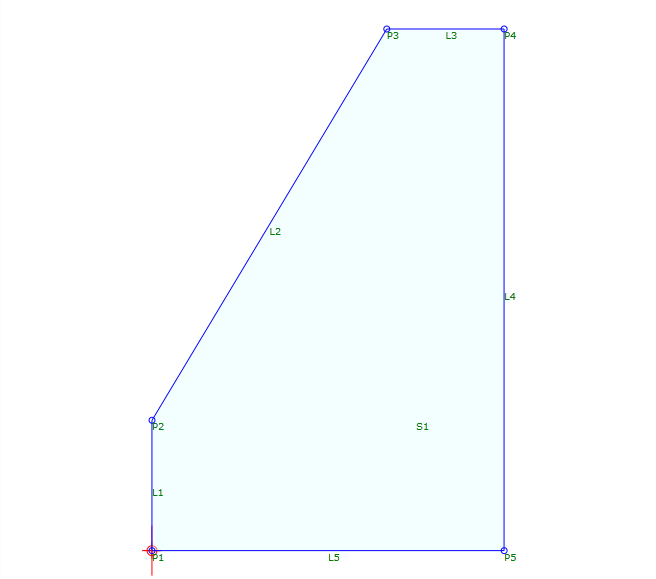

이 예에서는 간단한 연석을 표시합니다.

• Height 변수는 5로 설정됩니다.
• Width 변수는 3으로 설정됩니다.
• P2는 P1에서 Height의 Delta Y 값을 3으로 나눈 위치에 그려집니다.
• P3은 P2에서 Width의 Delta X 값 및 Height의 Delta Y 값에 그려집니다.
• P4는 P3에서 Width의 Delta X 값을 2로 나눈 위치에 그려집니다.
• P5는 P4에서 음수 Height의 Delta Y 값에 P2의 음수 Y 값을 더한 위치에 그려집니다.
• 쉐이프는 L5를 사용하여 닫히며 쉐이프가 추가됩니다.

주: 예에서 조건을 테스트하려면 대상 지표면의 미리보기 값을 변경합니다.
