보조 원곡선
두 점 사이에 보조 원곡선을 삽입합니다.
특성
Properties 패널에서 다음 매개변수를 지정합니다 .
| Link | |
| Link Number | 링크 번호를 지정합니다. 자동으로 생성된 링크 번호 값을 변경할 수 있습니다. |
| 형상 유형 | |
| Creation Type |
그릴 원곡선의 유형을 지정합니다.
|
| Arc Tessellation |
원곡선을 나타내기 위해 사용되는 선 세그먼트의 개수를 지정합니다. 주: 이 값은 2와 100 사이에 있어야 합니다.
|
| Geometry Properties | |
| Start Point | 원곡선의 시작점을 지정합니다. |
| Center Point (Arc: General) | 일반 호의 중심점(점 또는 보조 점)을 지정합니다. |
| Arc Point (Arc: 3 Points) | 3점 호의 통과점(점 또는 보조 점)을 지정합니다. |
| End Point | 원곡선의 끝점(점 또는 보조 점)을 지정합니다. |
| Mid-Ordinate (Parabola: General) | 포물선의 가장 낮은 점과 정점 간의 거리를 지정합니다.
|
| Miscellaneous | |
| Comment | 원곡선에 대한 메모를 나타냅니다. 주석은 Preview 패널에 표시할 수 있습니다. |
을 클릭하여 표현식 편집기를 열고 값을 입력하거나 계산할 수 있습니다.
예제
이 지오메트리 요소가 사용되는 방식의 예를 확인하려면 다음 샘플 PKT 파일을 여십시오.
Auxiliary Curve Example.pkt

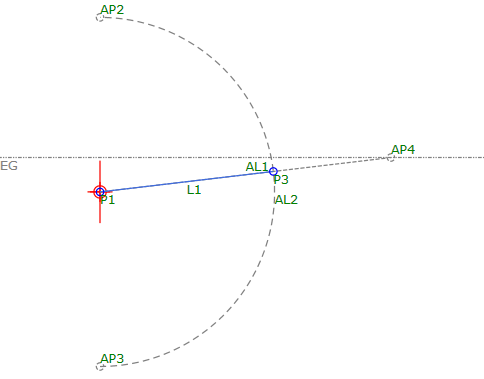

예제 PKT에는 보조 원곡선 1개, 보조 링크 1개 및 링크 1개가 포함되어 있습니다. 순서도에서 원곡선은 시작점, 끝점 및 반지름 매개변수로 정의됩니다. 해당 매개변수를 검토하려면 순서도에서 보조 원곡선을 선택한 다음, 특성 패널의 지오메트리 특성 섹션을 확인하십시오.
