이 연습에서는 Autodesk Civil 3D와 함께 제공된 일부 횡단구성요소를 사용하여 이동 차선, 연석, 측수로, 인도 및 기존 지표면에 대한 경사를 가진 기본 크라운이 있는 도로에 대한 표준횡단을 작성합니다.
작성한 코리더 표준횡단은 기본 코리더 작성 튜토리얼에서 코리더 모형을 작성하는 데 사용됩니다.
표준횡단 기준선 작성
- 튜토리얼 도면 폴더에 있는 Assembly-1a.dwg를 엽니다.
- 탭
패널 드롭다운 찾기을 클릭합니다.
- 표준횡단 작성 대화상자에서 이름에 기본 도로 전단면을 입력합니다. 확인을 클릭합니다.
- 명령행에 '표준횡단 기준선 위치 지정' 프롬프트가 표시되면 종단 뷰 아래의 직사각형을 클릭합니다.
뷰포트가 표준횡단 기준선으로 줌되어 다음과 같이 나타납니다.
차선 횡단구성요소 추가
- 횡단구성요소가 포함된 도구 팔레트가 나타나지 않으면 홈 탭 팔레트 패널 도구 팔레트 찾기를 클릭합니다.
- 도구 팔레트에서 도구 팔레트 컨트롤 막대를 마우스 오른쪽 버튼으로 클릭합니다. Civil 미터법 횡단구성요소를 클릭합니다.
- 차선 탭을 클릭합니다.
차선 편경사 회전 축을 클릭합니다.
- 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 오른쪽
- 폭: 3.5
- 지수 피벗: 아니오
- 도면에서 표준횡단 기준선 위의 표식기 점을 클릭합니다.

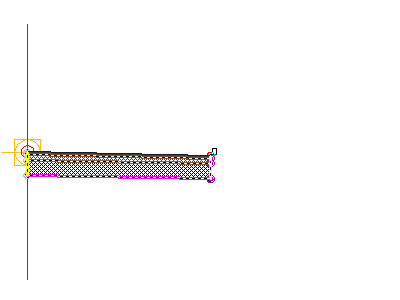

오른쪽 차선 횡단구성요소가 표준횡단 기준선에 부착됩니다.
연석 횡단구성요소 추가
- 도구 팔레트 윈도우의 연석 탭에서
도시 연석 및 측수로 일반을 클릭합니다.

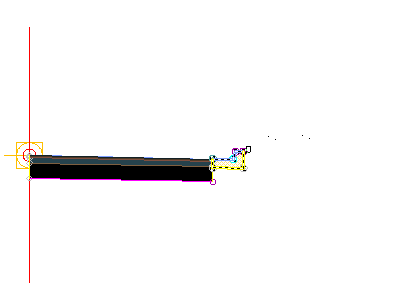

- 도면에서 이동 차선의 오른쪽 위 모서리에 있는 표식기 점을 클릭합니다.
주:횡단구성요소를 잘못된 표식기에 연결한 경우에는 올바른 위치로 이동할 수 있습니다. Esc 키를 눌러 횡단구성요소 배치 모드를 종료합니다. 이동할 횡단구성요소를 선택합니다. 횡단구성요소를 선택하면 파란색 그립이 표시됩니다. 그립을 선택한 다음 올바른 표식기 점을 클릭합니다.
인도 횡단구성요소 추가
- 도구 팔레트 윈도우의 기본 탭에서
기본 인도를 클릭합니다.
- 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 오른쪽
- 폭: 1.5
- 버퍼 폭 1: 0.5
- 버퍼 폭 2: 0.5

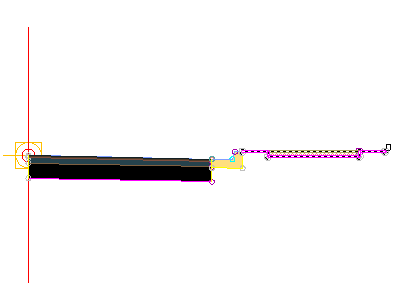

- 도면에서 연석의 뒤쪽 맨 위에 있는 표식기 점을 클릭합니다.
사면 횡단구성요소 추가
- 도구 팔레트 윈도우의 기본 탭에서
기본 측면경사 절토 배수로를 클릭합니다.
- 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 오른쪽
- 절토 경사: 2.000:1
- 성토 경사: 4.000:1
- 도면에서 인도 횡단구성요소의 외부 모서리에 있는 표식기 점을 클릭합니다.
- Esc 키를 누릅니다.
이 동작을 수행하면 횡단구성요소 배치 명령이 끝납니다.
횡단구성요소를 기준선 왼쪽으로 대칭

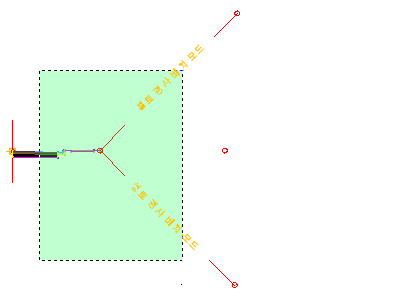

- 도면에서 추가한 네 개의 횡단구성요소를 선택합니다.
- 마우스 오른쪽 버튼을 클릭합니다. 대칭을 클릭합니다.
- 표준횡단 기준선의 표식기 점을 클릭합니다.

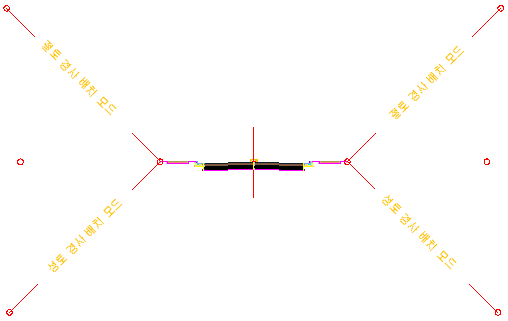

횡단구성요소가 표준횡단 표식기 왼쪽에 표시됩니다. 대칭 명령은 선택한 횡단구성요소의 대칭 이미지를 작성합니다. 측면 매개변수를 제외한 모든 횡단구성요소 매개변수가 유지됩니다.
주:대칭된 횡단구성요소의 매개변수는 동적으로 연결되어 있지 않습니다. 표준횡단 기준선 한쪽에서 횡단구성요소의 매개변수 값을 변경하면 해당 변경사항이 반대쪽에 적용되지 않습니다.
이 튜토리얼을 계속하려면 연습 2: 횡단구성요소 이름 템플릿 수정으로 이동합니다.
